在日常做装配体设计的时候，会用到配合，而配合也是最容易出现问题的，比如以下问题：

1. 为何我不能有冗余尺寸或距离配合？

2. 我应该遵循什么最佳做法来设置配合？

3. 我怎么知道零件上有什么配合？

4. 如果我获得我不想要的配合该怎么办？

5. 如果我的配合组合引起错误或意外移动零件，我该怎么办？

6. 当我添加配合时，我的零件不预期移动。为什么？

7. 零部件在我试图拖动时不移动。为什么？

8. 我应用约束的顺序有关系吗？

9. 我能使用配合来临时定位零件吗？

下面我们就来一起看看这些配合问题如何来管理吧！

1、为何我不能有冗余尺寸或距离配合？

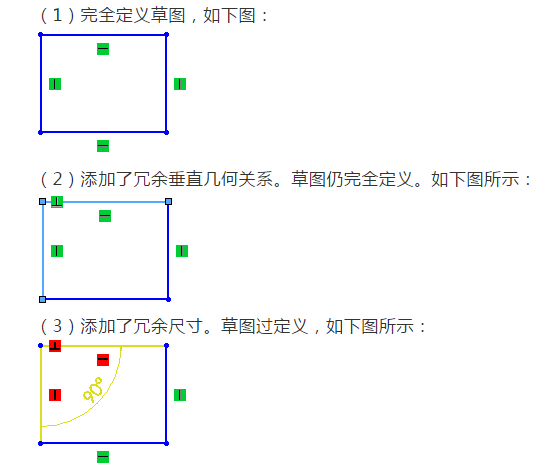

软件将尺寸视为可修改参数实体。如果您能将尺寸添加到已被几何关系或配合所定义的实体，则您可通过修改尺寸而违背这些几何关系或配合。例如：

在以后将尺寸更改到 90° 以外的其它尺寸将会与几何关系冲突。为防止这类潜在冲突，软件使草图过定义，从而要求您删除尺寸，使尺寸成为从动，或者删除几何关系。

另外，在存在冗余几何关系时解出冲突更困难。您得删除垂直几何关系及相邻水平或竖直几何关系。SketchXpert 功能显示所有可能的解决办法。

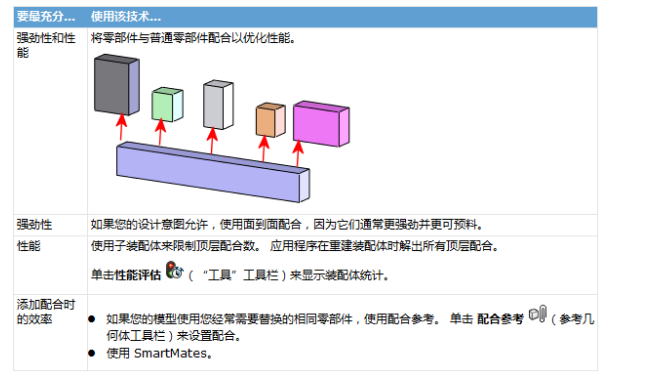

2、我应该遵循什么最佳做法来设置配合？

3、我怎么知道零件上有什么配合？

在装配体的 FeatureManager 设计树中执行以下操作之一：

• 用右键单击零部件，然后选择查看配合。

• 用右键单击装配体特征，然后选择 树显示 > 查看配合和从属关系。 扩展零部件来观看配合。

4、如果我获得我不想要的配合该怎么办？

使用以下技术：

• 如果您还未关闭 配合 PropertyManager，单击 撤消 。

• 压缩配合。在 FeatureManager 设计树中用右键单击配合，选择属性，然后选择压缩。

• 使用 MateXpert 来诊断并解出配合问题。 单击 工具 > 评估 > MateXpert。

• 在配合 PropertyManager 中检查标准配合下的配合对齐。




5、如果我的配合组合引起错误或意外移动零件我该怎么办？

使用以下这些技术：

• 您可能有配合相冲突。 使用 MateXpert 来检查有冲突的配合，然后删除或编辑有冲突的配合之一。 单击 工具 > 评估 > MateXpert。

• 您可能有不适当的配合对齐。 编辑配合，然后在 配合 PropertyManager 中的 标准配合 下，为 配合对齐 单击 同向对齐  或 反向对齐 。

• 使用 MateXpert 来诊断并解出配合问题。 单击 工具 > 评估 > MateXpert。

6、当我添加配合时，我的零件不按预期方式移动。 为什么？

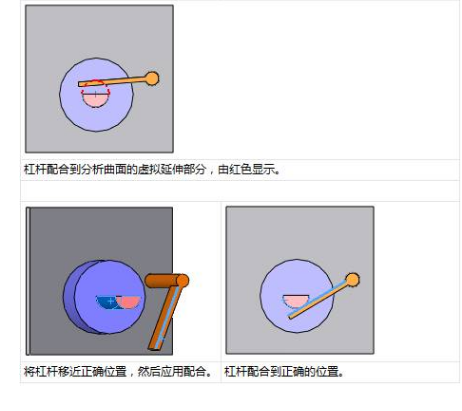

当您配合到分析曲面时，有效的解是配合到分析曲面的虚拟延伸部分。 零部件可能不会按您预期所移动。

若想尝试取得所需配合，尽量将零部件移到正确的位置。

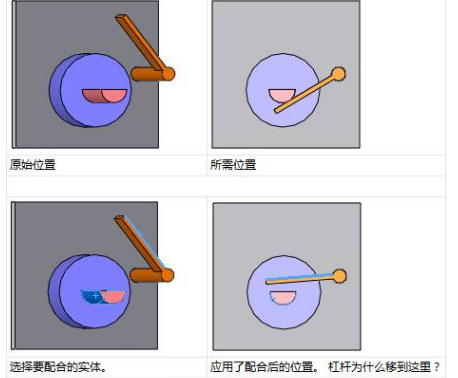

在下面装配体中，您想将杠杆的边线放置在半圆柱上

7、零部件在我试图拖动时不移动。为什么？

作下面这些检查：

• 检查零件是否有约束移动的配合。如果零件完全定义，将有一工具提示出现。

• 检查零件是否固定。如果零件固定，将有一工具提示在您所选位置出现。

• 检查零件是否固定。如果零件固定，将有一工具提示在您所选位置出现。

• 尝试从不同位置拖动零件。

• 检查配合，因为设置可能不正确。

• 对于机械装置，尝试拖动不同的零件。

• 有时候您不能通过拖动来移动零件。尝试添加配合来移动零件。

8、我应用约束的顺序有关系吗？

      没有，您可按任何顺序应用约束。

9、我能使用配合来临时定位零件吗？

       可以，在配合 PropertyManager 中，在选项下选择只用于定位。零部件会移至配合所定义的位置，但不会将配合添加到 FeatureManager 设计树中。您可通过拖动零部件或为之添加另一配合而将零部件从其位置移开。

该选项可避免潜在配合错误，因为配合实际上没应用到模型。
