proe钣金件缺省值和参数表示例

示例:钣金件缺省值和参数表

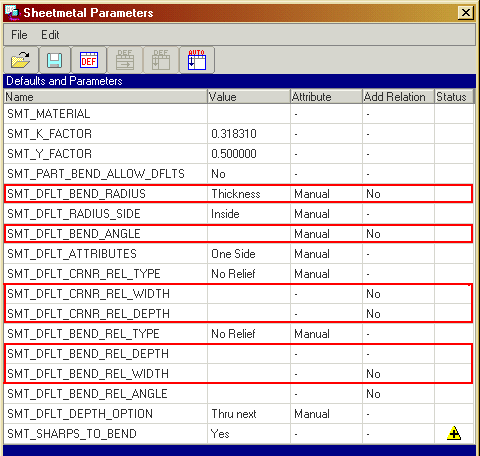

钣金件缺省值和参数表使用以下布局和数据结构。同时用作缺省值和参数的元素用红色边框进行标记。未标记的元素仅执行缺省值的功能。

钣金

钣金件缺省值和参数表包含五列,每列均已设置了缺省信息。如某列含有破折号 (-),则表明其不可用。

  • 名称 (Name) - 列出缺省值或参数名称。由于名称是符号字符串,所以参数名称可用于关系公式中。注意:不能编辑缺省值或参数名称。

  • 值 (Value) - 设置在“菜单管理器”(Menu Manger) 中自动加亮的值。(示例:外侧半径 (Outside Rad))

  • 属性 (Attribute) - 设置“菜单管理器”(Menu Manager) 接受缺省值或参数值的方式。

  • 手工 (Manual) - 要求在使用“菜单管理器”(Menu Manager) 时接受缺省值。(示例:在“半径所在的侧”(RADIUS SIDE) 菜单上加亮“外侧半径”(Outside Radius)。必须单击“完成/返回”(Done/Return) 以接受。)

  • 自动 (Auto) - 自动接受缺省设置并进入“菜单管理器”(Menu Manager) 的下一部分。(示例:将 SMT_DFLT_RADIUS_SIDE 设置为“自动”(Auto) 以跳过“半径所在的侧”(RADIUS SIDE) 菜单。)

  • 添加关系 (Add Relation) - 属性设置为“自动”(Auto) 时,在已定义的尺寸和参数间创建关系。例如,若 SMT_DFLT_BEND_ANGLE 参数设置为“自动”(Auto) 且“添加关系”(Add Relation) 为“是”(Yes),则将在设计和参数的折弯角度间添加关系。

  • 状态 (Status) - 如修改“值”(Value) 列数据,则显示 。
