CAD里的人机工程

关键字: CAD 人机工程

_{随着数字化技术的发展，通过软件手段实现人机工程已成为一种需要。其实在制造过程管理软件中，譬如Tecnomatix、Delmia、MPM link中，都不可缺少人机交互的功能。}

_{但其实，在工艺环节或者制造阶段，再来引入人机工程，已经显得有些滞后。为了让产品更能体现出“人性化”的理念，是非常有必要在产品设计过程中涉及人机工程的。}

_{目前市场上主流的几款高端三维软件，都已经具备人机交互的功能，但就其应用来说，还局限在航空、汽车等领域。随着“以人为本”的产品设计理念慢慢深入，相信CAD里的人机工程会加快走到幕前。}

    _{以功能强大却偏于昂贵著称的Catia Human 模块}

_{Catia是较早拥有人机工程模块的三维CAD软件。Catia里的人机模块叫“Human模块”，分为人体创建器、人体尺寸编辑器、人体姿态分析、人体动作分析、人体任务仿真。但是就功能上来说，Catia的human模块更多是应用于汽车、飞机等产品领域，比如调整人体和汽车座椅位置的相关性，人的体形大小对于飞机机舱布局的要求等等，而在其他需要人机交互的产品中，似乎应用较少。}

_{当然，随着Catia V6版本的推出，Human模块的功能全面性得到了不少的提高。早前就听说Catia V6版本更好地融合了Abaqus的CAE功能，在Catia V6中进行人机交互时，Human模块中掺和了少许仿真的功能。}

_{Catia V6的操作界面，细看会发现比V5有了不少改进，按钮、背景都很漂亮}

_{CAD领域人机工程的佼佼者——NX}

_{对于NX中的人机交互模块，最早出现在3.0版本中。当时的UGS利用业界领先的Jack 技术，将人体建模功能嵌入到设计环境中，使设计人员能将人体模型直接嵌入到他们的产品设计中。}

_{人机工程在NX中应用后，设计人员可以考虑人机工程学因素，包括包装研究，来验证产品设计，例如：身体姿态、可维护性、装配和拆卸等等，而且可视性也可作为产品设计活动的一部分得以实现。}

_{较多应用的有“汽车整车布置设计模块”（NX General Packaging），人体模型帮助在汽车设计的早期进行座位布置的研究，此外它还可用于人体座姿校核。去年NX6的发布，其同步建模技术再次提升了产品的设计效率，在一定程度上增强了产品模型与人体模型的交互能力。}

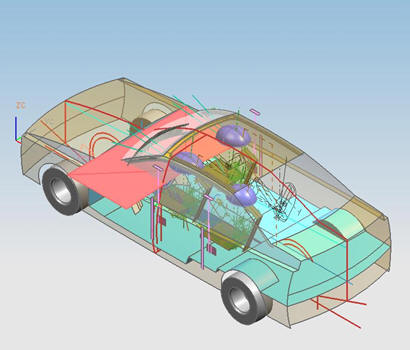

_{NX环境下，在早期造型阶段就植入了人体模型进行相关调整}

    新兴贵族—— Pro/E manikin

_{Pro/E中的人机工程模块是最近推出的，除了与汽车整车设计之间的交互，只要是与人有所关联的产品都能应用到，功能全面性上似乎要略胜一筹。}

_{Pro/E的人机工程功能大致也分开三大模块，Manikin Lite（可在Pro/E中预设人体模型，但不能进行保存等操作）、Pro/E Manikin（含有人体模型、人体库等功能）、Pro/E Manikin Analysis（主要针对人机分析）。

　　另外，Pro/E manikin的人体姿态库是一大亮点，采用了各种标准人体模型，对于不同国家不同分为的人体，也都有含盖。}

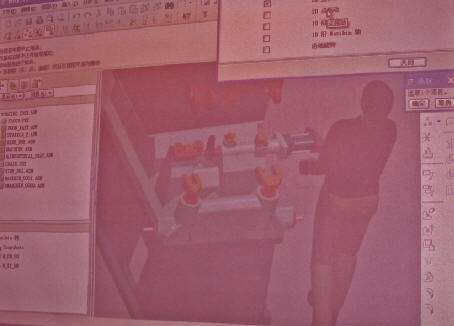

_{Pro/E manikin里人体模型和机床的交互}
