Abaqus楼房结构模型的固有频率振型分析案例

2013-09-11 11:05  by:有限元  来源:广州有道有限元

ABAQUS计算指导12楼房结构模型的固有频率振型分析

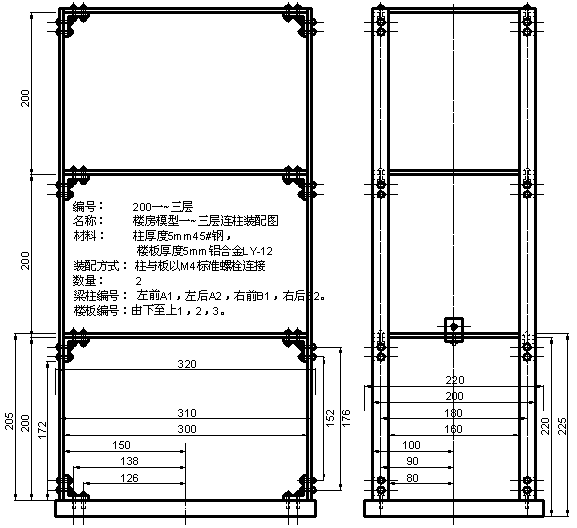

我们实验室现有4套如图的多层框架结构模型,可以按不同要求组装为3~5层。在实验前需要应用有限元法分析其应力、振动响应,现要求分析三层模型的前10阶固有频率和振型的模态。

一 部件、组装

创建部件,用三维可变形壳造第一层的立柱。Part, 3D, Deformable, Shell, Planer, 0.8.0.020.2.

创建计算实体,以Prat-*为原形,用Dependent方式生成实体。Assembly, Instance, Create, OK.

实体转动,移动到左后位置。拷贝4柱,间距0.180.3

创建部件,用三维可变形壳造第一层的楼板。Part, 3D, Deformable, Shell, Planer, 0.8. 0.30.2.

创建计算实体,以Prat-*为原形,用Dependent方式生成实体。Assembly, Instance, Create, OK.

实体转动,移动到第一层的楼板位置。

连柱带楼板拷贝成3层,间距0.2

融合。

删除其余实体、零件。

二 性质

创建材料:

将材料命名,E=210GPaν=0.28

将材料命名,柱的材料:ρ=7800kg/m3E=210GPaν=0.28

将材料命名,楼板材料:ρ=2800kg/m3E=70GPaν=0.33

创建截面:

命名,壳,各向同性,选选立柱材料名,关闭。

命名,壳,各向同性,选楼板的材料名,关闭。

将截面的性质附加到部件上:

选中8个立柱,将选立柱截面信息注入各个立柱。

选中2个楼板,将选楼板截面信息注入各个楼板。

四 分析步

创建线性摄动分析步命名为Step-1,频率分析,线性。前10阶,频率0~10000Hz

五 接触

无。

 载荷

施加位移边界条件

命名,约束4立柱的底端4线全部自由度。

创建载荷

不要。

七 网格

网格控制:自选。

单元类型:自选。或默认。

撒种子:全局种子大约间距自己设计

划网格:

 建立项目

 观察结果
