全面介绍ABAQUS有限元分析(二)

2013-09-11 17:33  by:有限元  来源:广州有道有限元

软件分析的基本流程

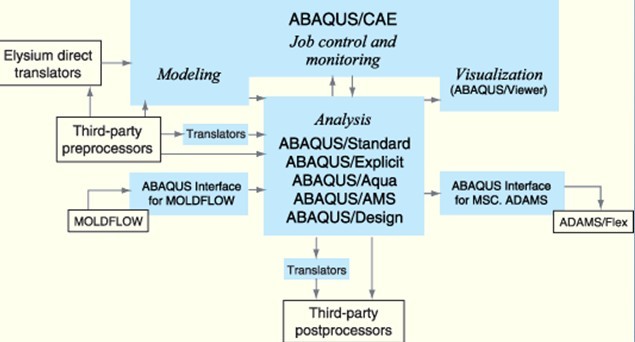

ABAQUS的组成

ABAQUS分析的主要过程

ABAQUS/CAE

ABAQUS/CAE
(Complete ABAQUS Environment)
交互式图形环境
生成或输入将要分析模型
模型结构分解并划分网格
设置材料属性、载荷及边界条件
提交和、监视、控制分析作业
可视化分析结果

ABAQUS /CAE 用户界面

1  可以用于建模、管理和监控分析过程,并进行结果的可视化处理。
2 类似CAD,基于部件装配实体的概念
3 可以从其它系统中导入模型或网格。





求解器

ABAQUS/STANDARD|ABAQUS/EXPLICIT 为用户提供两种互补的分析工具。
ABAQUS/STANDARD是一个通用分析模块,它能求解广泛领域的线性和非线性问题,包括静力、动力、构件的热和电响应。
ABAQUS/EXPLICIT采用显示动力学有限元格式,适用于模拟短暂、瞬时的动态事件,如冲击和爆炸问题。

ABAQUS求解器的特点

可以分析复杂的固体力学结构力学系统,特别是能够驾驭非常庞大复杂的问题和模拟高度非线性问题
Standard隐式算法(稳定,费用高)
   当每一个求解增量步结束的时候,隐式的有限元要解一组方程组。
Explicit显示方法(条件稳定,费用低)
   并不需要求解方程组,通过动态方法推进增量计算
ABAQUS主要功能

复杂的固体力学结构力学系统,特别是能够驾驭非常庞大复杂的问题和模拟高度非线性问题
模拟典型工程材料的性能,其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料
其它工程问题:
   热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析(流体渗透/应力耦合分析)及压电介质分析。





未完,请看全面介绍ABAQUS有限元分析(三)
