1 通风空调空间气流组织设计
　　通风空调空间的气流组织直接影响到其通风空调效果，借助CFD可以预测仿真其中的空气分布详细情况，从而指导设计。通风空调空间通常又可分为：普通建筑空间，如住宅、办公室、高大空间等；特殊空间，如洁净室、客车、列车及其它需要空调的特殊空间。如图3为利用CFD设计的某体育馆高大空间和某空调客车内部的气流组织结果，由此说明了CFD技术在通风空调空间气流组织设计方面的应用。图中用色调的暖冷表示温度的高低，矢量箭头的长短表示速度的大小，将空调空间内的流场形象直观地表示出来。

    2 建筑外环境分析设计
　　建筑外环境对建筑内部居者的生活有着重要的影响，所谓的建筑小区二次风、小区热环境等问题日益受到人们的关注。采用CFD可以方便地对建筑外环境进行模拟分析，从而设计出合理的建筑风环境。而且，通过模拟建筑外环境的风流动情况，还可进一步指导建筑内的自然通风设计等。图4所示为利用CFD对某建筑小区的风环境模拟所得结果。图中色调暖冷和箭头长短均表示速度的大小。

    3 建筑设备性能的研究改进
　　暖通空调工程的许多设备，如风机、蓄冰槽、空调器等，都是通过流体工质的流动而工作的，流动情况对设备性能有着重要的影响。通过CFD模拟计算设备内部的流体流动情况，可以研究设备性能，从而改进其更好地工作，降低建筑能耗，节省运行费用。如图5所示为对某蓄冰槽冬季用于蓄热以提高其利用率的CFD分析结果，图中显示的蓄热某时刻的槽内水温分布。由图可见此时槽内流动分层，没有明显的掺混流动，可以保证较好的蓄热和取热效果。

图1a 某体育馆空调送风速度分布图

图1b 某空调客车内部空气气流组织图

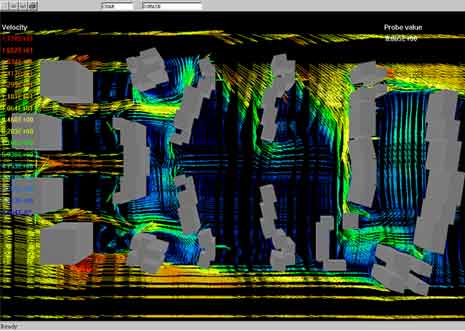

图2 某小区外风环境模拟结果

图3 蓄冰槽蓄热动态过程分析
