SolidWorks是一个优秀的、应用广泛的3D设计软件，尤其在大装配体方面使用了独特的技术来优化系统性能。本文给出几种改善SolidWorks装配体性能的方法，在相同的系统条件下，能够提高软件的可操作性，进而提高设计效率。

一、计算机系统配置不足的解决方案

　　SolidWorks使用过程中，计算机硬件配置不足是导致系统性能下降的直接原因，其中CPU 、内存、显卡的影响最大。如果计算机系统内存不足，Windows就自动启用虚拟内存，由于虚拟内存位于硬盘，造成系统内存与硬盘频繁交换数据，导致系统性能急剧下降;CPU性能过低时，延长运算时间，导致系统响应时间过长;显卡性能不佳时引起视图更新慢，移动模型时出现停顿现象，并导致CPU占用率增加。

　　运行SolidWorks的计算机推荐以下配置方案：

CPU：奔腾Ⅱ以上

内存：小零件或装配体(少于300个特征或少于1000个零件)，内存最少为512M;大零件或装配体(大于1000个特征或2500个零件)，内存需要1G或更多;虚拟内存一般设为物理内存的2倍。

显卡：支持OpenGL的独立显卡(避免采用集成显卡)，显存最好大于64M。

对于现有的计算机，使用以下方法分析系统瓶颈，有针对性地升级计算机。

 (1)在SolidWorks使用过程中启动Windows任务管理器，在性能页，如果CPU的占用率经常在100%，那么系统瓶颈就在CPU或显卡，建议升级CPU或显卡;如果系统内存大部分被占用，虚拟内存使用量又很大，操作过程中硬盘灯频繁闪烁，这说明系统瓶颈在内存，建议扩大内存。以笔者的个人计算机为例：如图1包含2500个立方体的装配体，CPU利用率正常，内存偏低，系统操作性能有些下降。如图2包含10000个立方体的装配体，CPU利用率100%，物理内存不够，启动了虚拟内存，此时系统操作性能急剧下降，无法正常进行设计工作。

图1 包含2500个立方体的装配体


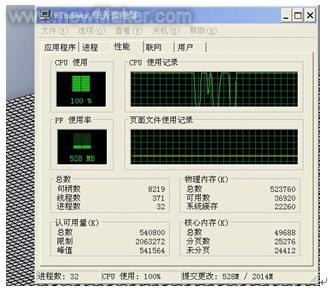

图2 包含10000个立方体的装配体

(2)使用SolidWorks RX(性能诊断)工具测试您的计算机系统是否满足SolidWorks的需求，该工具得出更加详细的诊断结果和建议。如图3 SolidWorks Rx诊断报告，SolidWorks2006版以上软件包含该工具。

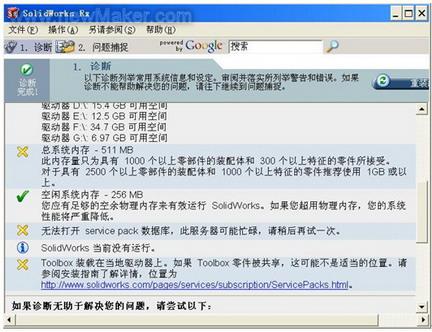

图3 SolidWorks Rx诊断报告

二、合理使用装配技术提高系统性能的解决方案

1.轻化零部件

　　在SolidWorks装配体中，零部件有多种状态，分别是：还原、轻化、压缩、隐藏。不同状态的零部件占用不同的系统资源。零部件的各种状态定义如下：

还原状态：零部件的模型信息完全装入内存;

轻化状态：零部件的模型信息部分装入内存，只在需要时才装入内存并参与运算;

压缩状态：零部件的模型信息暂时从内存中清除，零件功能不再可用也不参与运算;

隐藏状态：零部件的模型信息完全装入内存，但是零部件不可见。

零部件在各种状态下的性能比较如表1：

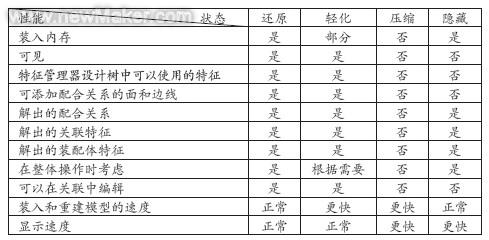

表1 零部件各种状态下的性能比较

　　零部件占用系统资源越多，系统总体性能下降就越多。通过表1得出，轻化零部件使装入和重建模型的速度加快;压缩零部件不仅加快装入和重建模型的速度，还加快了显示性能;隐藏零部件加快显示性能，但不能改变装入和重建模型的速度。通过综合使用不同的零部件状态，设计人员能获得更高的装配体性能。

2.使用简化零部件

　　零部件大都带有装配体不必要的模型信息，如装饰性圆角、倒角、部分孔、凹槽和凸台等。如果零部件把这些信息带入装配体内，就会占用部分资源，降低系统性能。设计人员通过创建零部件的简化配置，压缩不必要的信息(如图4所示)，简化零件资源消耗，装入/重建模型时的速度就会更快。另外，装配使用简化零部件后，选择和浏览模型就更加容易，设计工程图时，也不会显示不必要的细节。

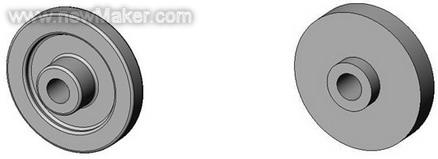

图4

3-########################################################################

　零部件占用系统资源越多，系统总体性能下降就越多。通过表1得出，轻化零部件使装入和重建模型的速度加快;压缩零部件不仅加快装入和重建模型的速度，还加快了显示性能;隐藏零部件加快显示性能，但不能改变装入和重建模型的速度。通过综合使用不同的零部件状态，设计人员能获得更高的装配体性能。
