内容摘要：本文用AutoCAD的拉伸命令快速绘制立体五角星，这个方法还可以举一反三，做出其他的立体图形。

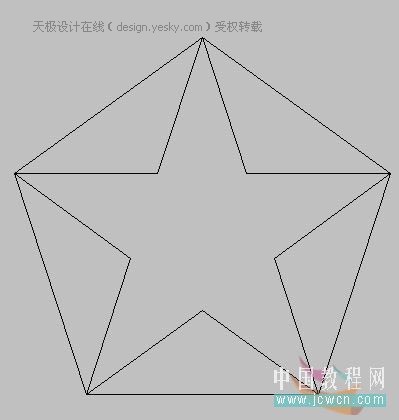

一、CAD中利用五边形角点连线的方式绘制五角形平面，修建后将五角星平面做成免域。
图1

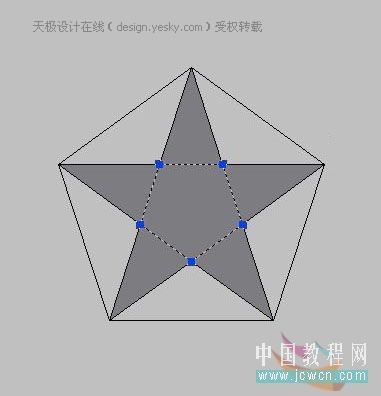

二、然后在五角星平面内侧以边的形式绘制五边形作为辅助图形。
图2

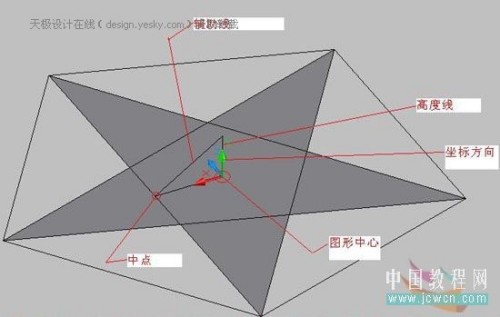

三、转到西南轴侧图，按图绘制辅助线，高度线高度自定，然后选择拉伸命令(命令行输入ext即可)选择五边形免域，输入角度时用鼠标捕图形中心点，和辅助线上图形中心点到辅助线的垂直点，输入高度时捕捉高度线的两个端点，至此完成(删掉多余的辅助线)
图3

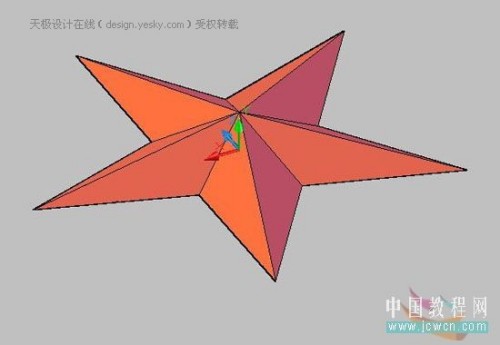

最终效果
图4

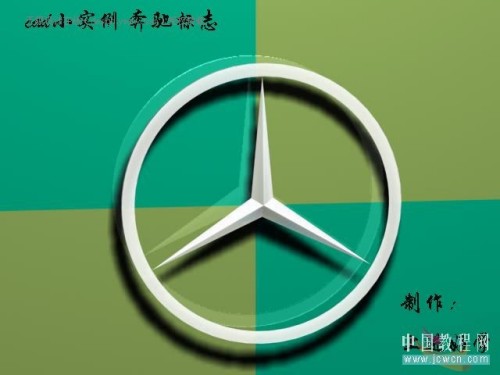

用这个方法还可以绘制其他的立体图形。
图5
