本文详细介绍AutoCAD 对齐命令实战运用

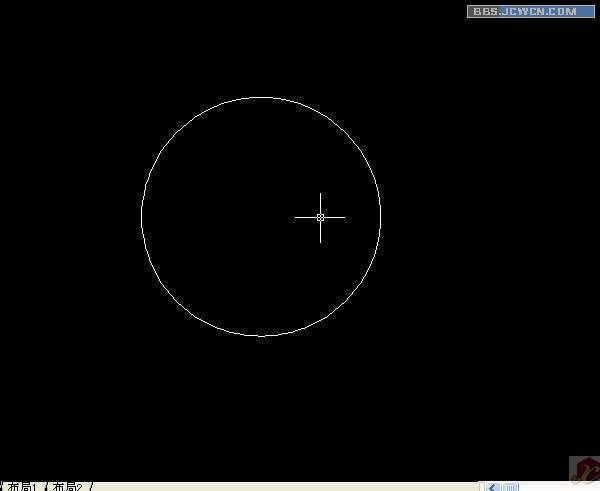

1.先在ＣＡＤ中画一个任意大小的圆!

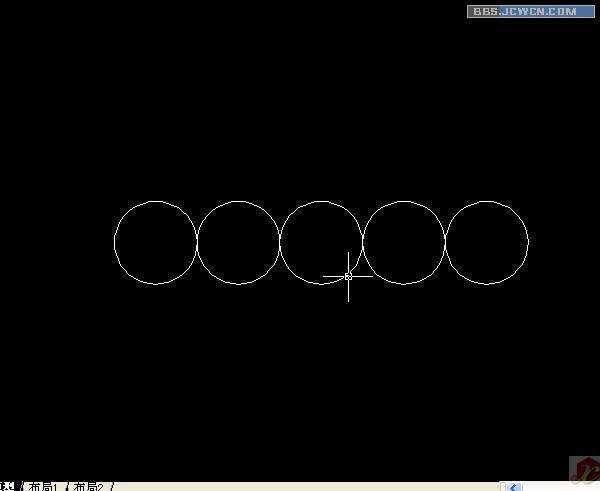

2,再将其多重复制，或阵列如图效果！

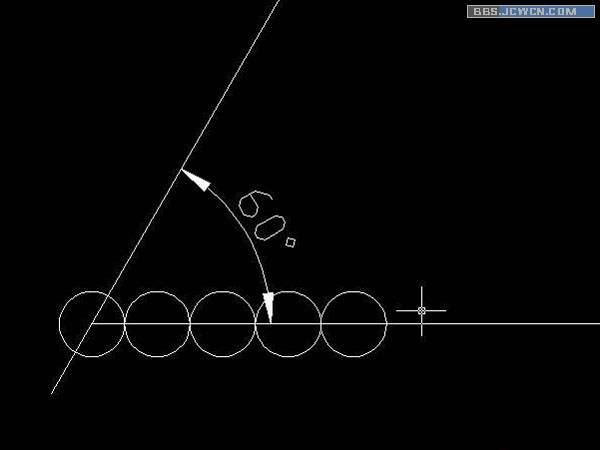

３，画一条６０度的直线！
注意：画长一点，两端都得和圆相交，至于怎么画应该不用说了！

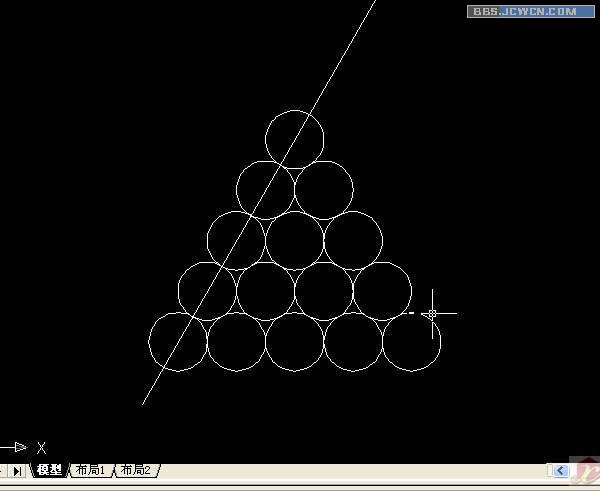

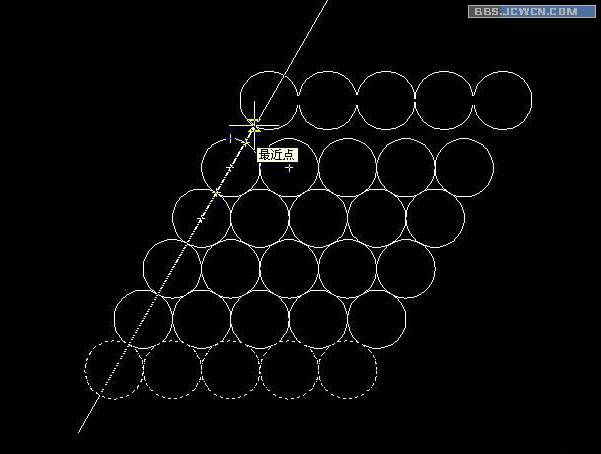

４，再用多重复制或阵列制作出图效果！（图上我用的是多重复制）
５，再将多余的圆删除！

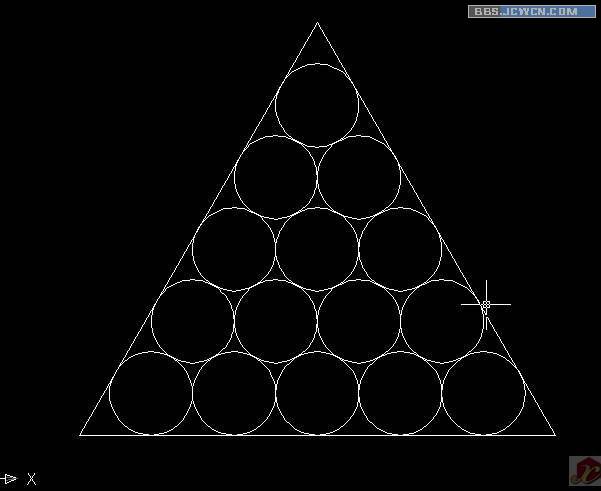

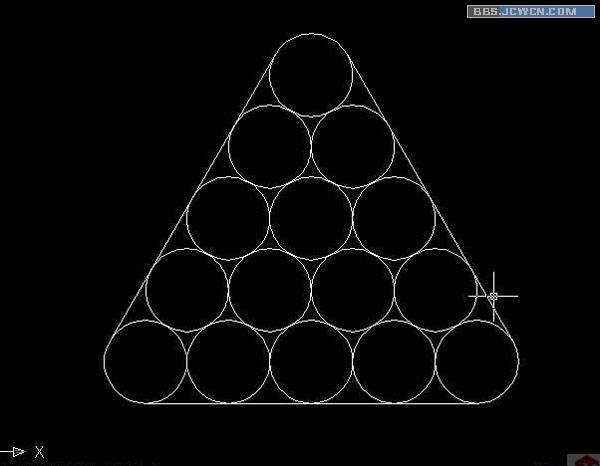

６，在其外面画３条公切线，如下图
７，用圆角命令对刚刚画的三条直线倒角！注意：倒角半径＝０！！！！

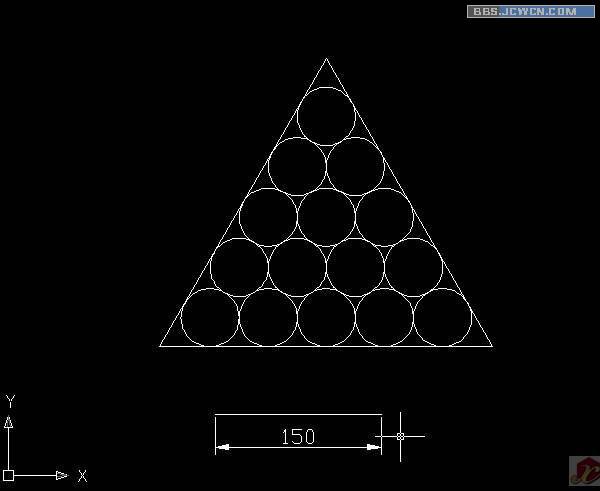

８，再画一长度＝150水平线！

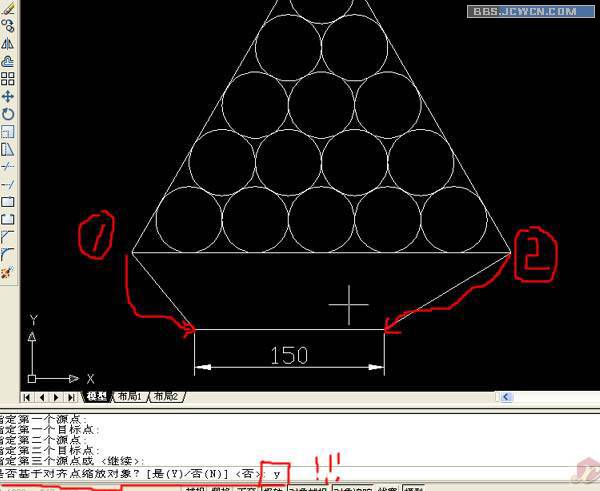

９，再利用对齐命令（ＡＬ），将我们画出来的图都选中，与下面那条直线对齐，对应点和设置如图！

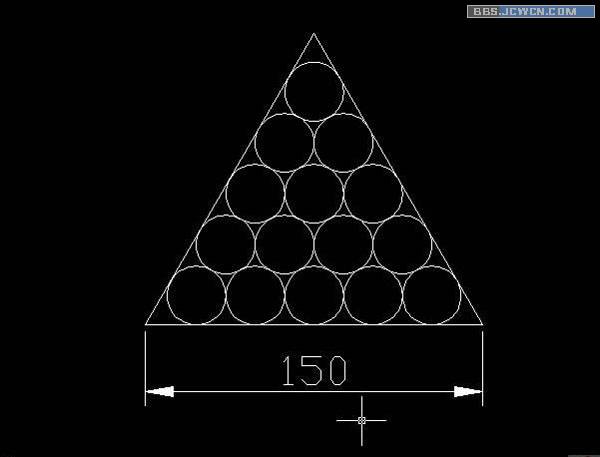

10,最后回车就ＯＫ啦！
