这个例子没有渲染只是建模过程，你会发现用不了一分钟就能完成。希望对新学cad三维的朋友有所启发。

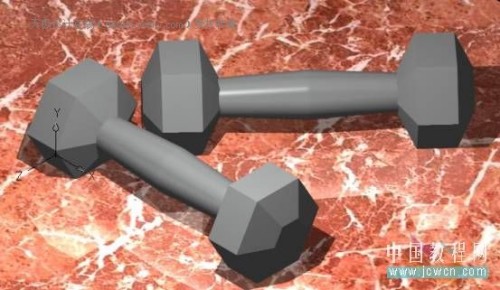

　　效果图：

　　首先新建文件，选择acadISO -Named Plot Styles模版，新建文件的几种方式：单击文件菜单下的新建或单击新建按钮或命令行输入NEW回车，再或者用组合键ctrl+n。将当前视图置为主视图，设置图形界限为4200，2970。

　　将视图转换到右视图。绘制6边形。单击多边形命令，命令行输入边数6。回车。指定正方形的中心点，0，0回车，输入选项 [内接于圆(I)/外切于圆(C)] :回车，指定圆的半径：10回车。命令行输入Z回车，在输入E回车，将图形布满窗口。转到西南等轴测图，选择绘图/实体/拉伸命令，选择六边形回车，输入拉伸高度8，回车，角度-60回车。

　　转到东南等轴测图，点击视图/着色/体着色。如果颜色不明显，可以改变一下颜色。如图1。

图1图1

　　选择修改/实体编辑/拉伸面命令，选择看到的六边形面，回车，指定拉伸高度18，回车，角度0回车，命令行直接输入E回车，选择拉伸后的六边形面回车，输入高度8回车，角度60回车。命令行直接输入E回车，选择拉伸后的六边形面回车，输入高度40回车，角度-3回车。如图2。

　　接下来转到主视图，选择镜像命令，将图二镜像一个，然后选择并集命令，将两部分合并。然后选择圆角命令，选择手柄处棱线，圆角半径8，选择其他边回车。重复圆角命令，选择中间环线，圆角值20，全部选中回车。图形制作完毕。
