SolidWorks曲线（一）

分割线

将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到 曲面或平面。并将所选的面分割为多个分离的面，从而允许您选取每一个面。

命令：插入——曲线——分割线

几个选项的介绍：

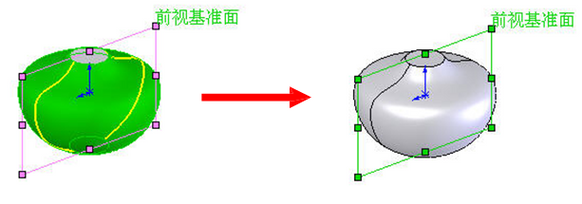

投影：将草图投影到曲面上，并将所选的面分割。

轮廓：在一个圆柱形零件上生成一条分割线。并将所选的面分割。（曲面外形的 分模常用的方法）

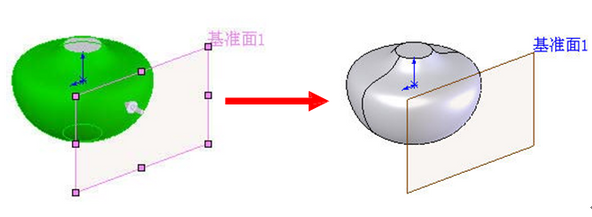

交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。（简单的说是所选面与其他曲面或者平面的交线来分割所选面）

其他选项含义：

分割所有：分割穿越曲面上的所有可能区域。

自然：分割遵循曲面的形状。

线性：分割遵循线性方向。

投影曲线

从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。

几个选项的介绍：

草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上， 从而生成一条 3D 曲线。

草图到草图：在相交的两个基准面上 分别绘制草图，两个草图各自沿垂直方 向投影在空间中相交生成一条 3D  曲 线。（比如做拉伸弹簧的常有这一步骤 来做扫描路径）

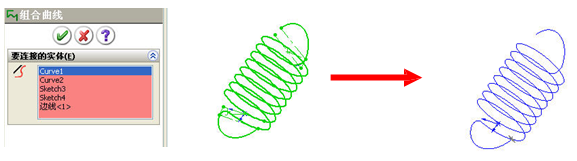

组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。使用该曲线作为生成放样或扫描的引导曲线。

注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接

通过 XYZ 点的曲线

通过 X、Y 和 Z  座标列中的单元格里点座标生成的样 条曲线。（操作不做详细介绍）

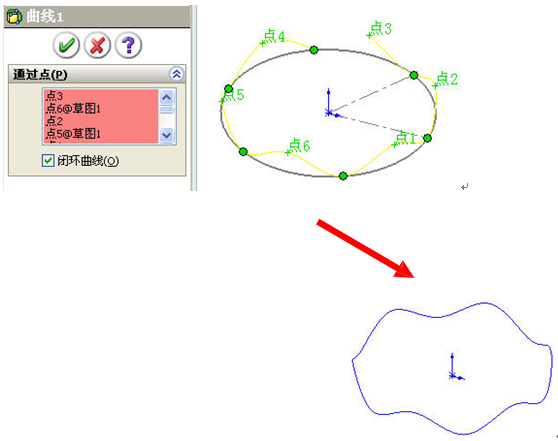

通过参考点的样条曲线

利用定义的点或已存在的端点作为曲线型值点而生 成的样条曲线。
