BEAM54

Element Name

BEAM54

Nodes

I, J

Degrees of Freedom

UX, UY, ROTZ

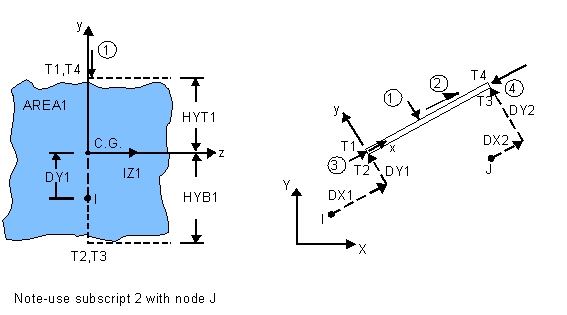

Real Constants

AREA1, IZ1, HYT1, HYB1, AREA2, IZ2, HYT2, HYB2, DX1, DY1, DX2, DY2, SHEARZ, AREAS1, AREAS2, EFS, ISTRN, ADDMAS

Material Properties

EX, ALPX, DENS, GXY, DAMP

Surface Loads

Body Loads

Special Features

应力强化，大变形，单元生与死（Stress stiffening, Large deflection, Birth and death）

KEYOPT(6)

KEYOPT(9)

用于控制节点 I 和 J 之间 的附加输出。

KEYOPT(10)

仅用于用 SFBEAM命令施加的锥形负载。

如果SHEARZ = 0.0, 则认为y方向上没有剪切变形。 AREAS1 和 AREAS2 仅在切应力计算时用。

Name

Definition

O

R

EL

元素号（Element Number）

Y

Y

NODES

节点（Nodes - I, J）

Y

Y

MAT

材料编号（Material number）

Y

Y

VOLU:

体积（Volume）

--

Y

XC, YC, ZC

解的位置（Location where results are reported）

Y

4

TEMP

温度（Temperatures T1, T2, T3, T4）

Y

Y

PRES

压力（Pressures） P1 在节点 I,J; OFFST1（偏移？？） 在 I,J; P2 在 I,J; OFFST2 在 I,J; P3在 I; P4 在 J

Y

Y

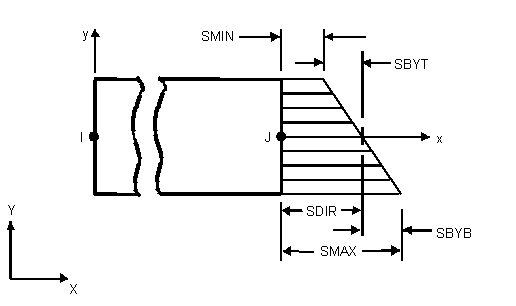

SDIR

轴向应力（Axial direct stress）

1

1

SBYT

+Y方向的弯曲应力（Bending stress on the element +Y side of the beam）

1

1

SBYB

-Y方向的弯曲应力（Bending stress on the element -Y side of the beam）

1

1

SMAX

最大应力（Maximum stress (direct stress + bending stress) ）

1

1

SMIN

最小应力（Minimum stress (direct stress - bending stress) ）

1

1

EPELDIR

端点轴向弹性应变（Axial elastic strain at the end）

1

1

EPELBYT

+Y方向弹性弯曲应变（Bending elastic strain on the element +Y side of the beam）

1

1

EPELBYB

-Y方向弹性弯曲应变（Bending elastic strain on the element -Y side of the beam）

1

1

EPTHDIR

轴向热应变（axial thermal strain at the end）

1

1

EPTHBYT

+Y方向的热弯曲应变（Bending thermal strain on the element +Y side of the beam）

1

1

EPTHBYB

-Y方向的热弯曲应变（Bending thermal strain on the element -Y side of the beam）

1

1

EPINAXL

轴向初始应变（Initial axial strain in the element）

1

1

SXY

平均弯曲（Average shear (Y-方向) ）

2

2

MFOR(X, Y)

元素坐标系中的力偶（Member forces in the element coordinate system）

3

Y

MMOMZ

元素坐标系中的力矩（Member moment in the element coordinate system ）

3

Y
