SolidWorks曲面特征

拉伸、旋转、扫描、放样曲面和实体特征的理解一样，对于前面两种不做特别介绍。


                                                 拉伸曲面                                                             旋转曲

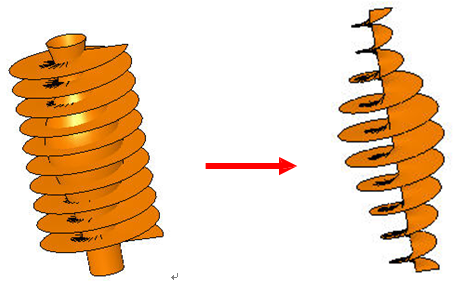

扫描曲面：

通过沿着一条路径移动轮廓（截面）来生成曲面。

遵循的规则：
1.  轮廓可以是闭环的也可以是开环的。
2.  路径可以为开环或闭环。
3.  路径可以是一张草图、一条曲线或一组模型边线中包含的一组草图曲线。
4.  路径的起点必须位于轮廓的基准面上。
5.  不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。

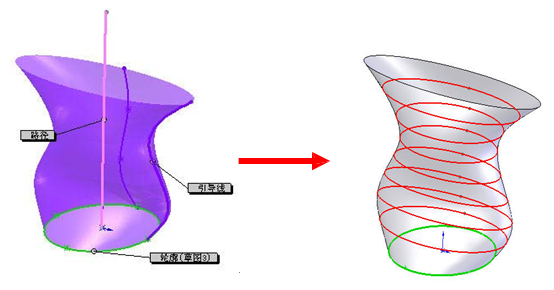

进一步的理解：

路径控制扫描的方向，引导线控制扫描过程中各截面的形状和尺寸。（也就 是说曲面的截面在扫描过程中形状随引导线的变化而变化）

扫描过程中各截面的形状和尺寸参考轮廓（启始截面），也就是说扫描过程 中各截面和轮廓（启始截面）相同或者相似。比如轮廓（启始截面）是个圆，在 扫描过程中各截面都是圆，不会变成椭圆或者其他形状（可能 06 版本有特殊情 况出现）。

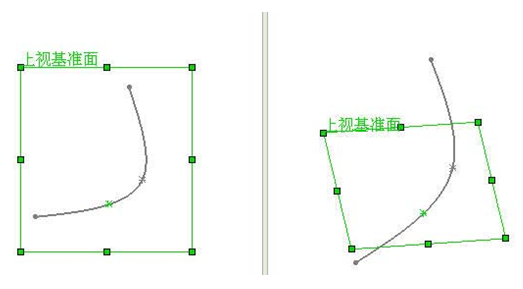

穿透与重合

用数学的“子集”概念来表示：如右图 穿透一定重合，重合不一定穿透。 重合：一个基准面的垂直投影方向上的完全重叠。 穿透：三个基准面的垂直投影方向上的完全重叠。

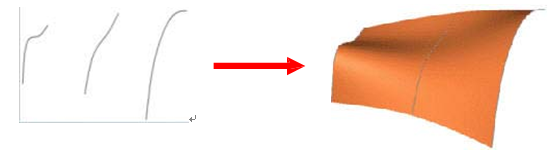

放样曲面：

通过在轮廓之间进行过渡从而生成曲面。

注意点：
1.  每个轮廓截面建立的基准面不一定要平行。
2.  可在单一 3D 草图内生成所有剖面和引导线草图。
3. 放样时候接头的控制（放样曲面界面里面，选择轮廓，出现预览后，右击 绘图区域，选择显示所有接头，可以看到接头），接头对放样曲面的外形影 响非常大，是放样中特别要注意的地方。

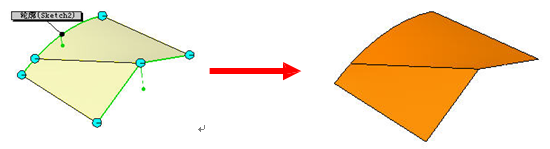

无引导线

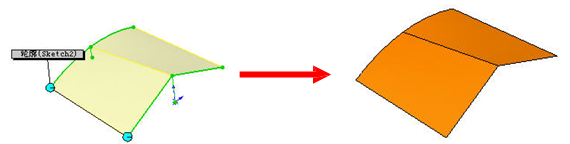

有引导线

接头对放样曲面的外形影响：

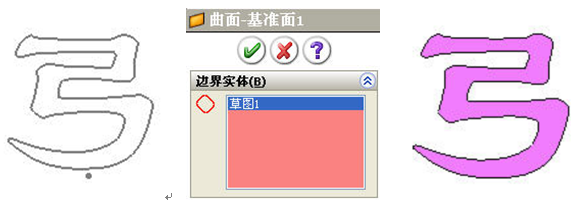

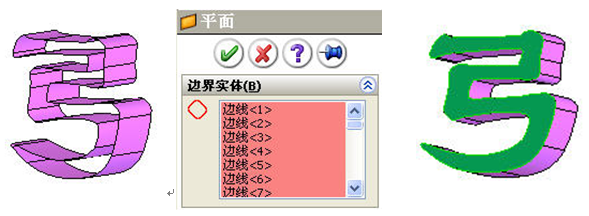

平面区域：

由一个 2D 草图或者由零件上的一个封闭环（必须在同一个平面上），生成一个有限边界组成的平面表面。

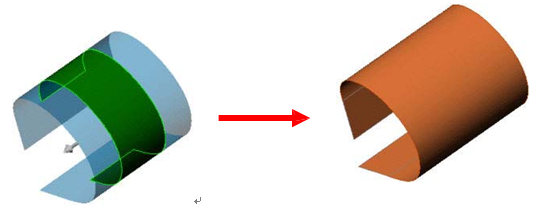

等距曲面：

又可以称为复制曲面，等距一个曲面从而生成新的曲面。可以零距离等距。

延伸曲面：

可以通过选择一条边线、多条边线，或一个面来延伸曲面。

延伸类型：

同一曲面：沿曲面的几何体延伸曲面。 线性：沿边线相切于原有曲面来延伸曲面。

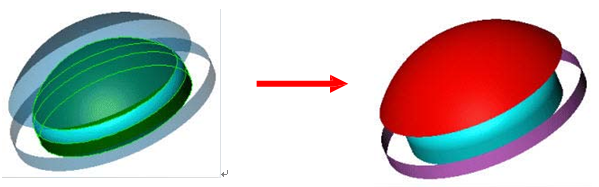

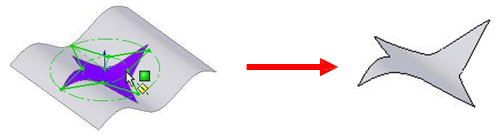

裁剪曲面：

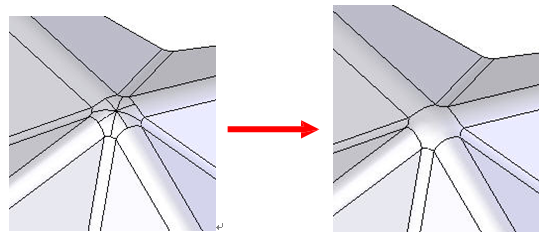

删除面：

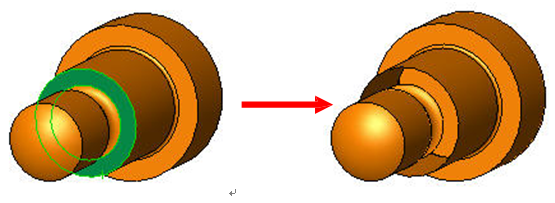

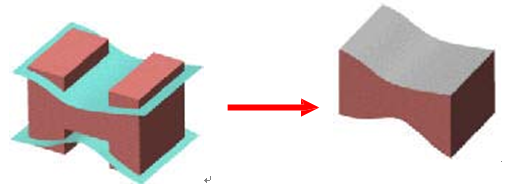

替换面：

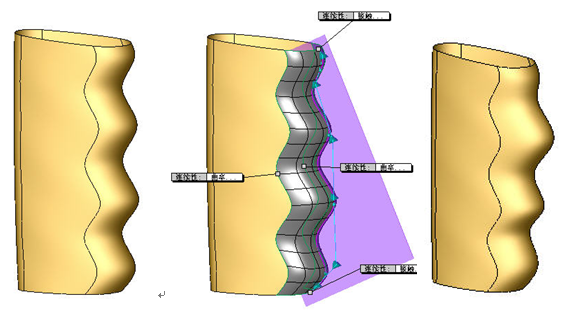

填充曲面：

需要注意边界条件，和辅助面的边界与相邻面的过度情况。

填充界面还有个约束的选项，可以选择约束线或者约束点来作为约束，可以控制填充面内部的形状或者走势。

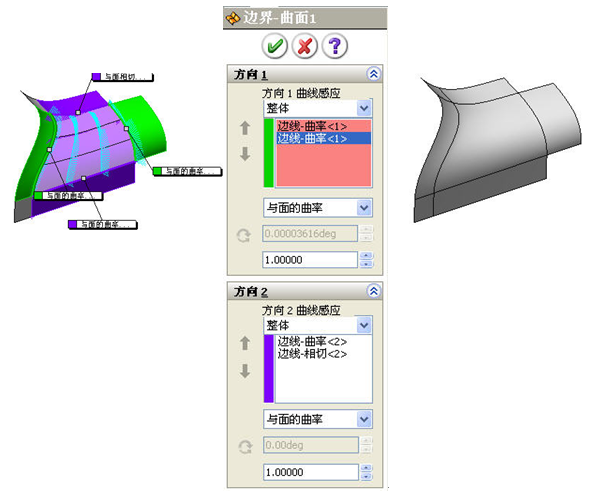

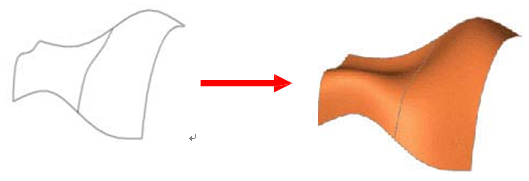

边界曲面：

个人理解是它的走势和放样一样，可以理解为两个方向上的放样。

任意多边形：

也就是一般常说的自由曲面，现在只能处理四个边界的曲面，灵活方便的改变曲面的形状和边界的约束条件。
