SolidWorks曲面分析简介

曲面分析也不多说，简单介绍下 G0、G1、G2，和斑马分析。

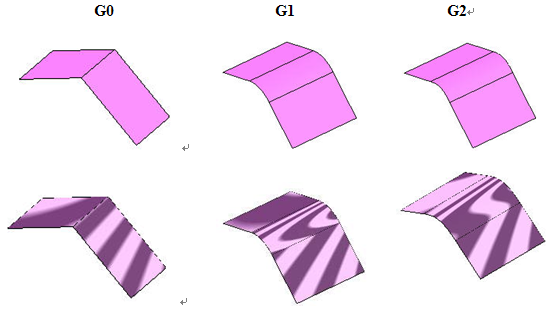

简单的说：G0 是曲面接触，G1 是曲面相切，G2 是曲率连续。

很多人比较关注 G2 的问题，那我就来讲讲 SW 怎么样能做到 G2，一般有 以下几种情况来做到 G2 连接：单面，G1+镜像，曲率放样，曲率填充，曲率边 界曲面，曲率圆角，任意多边形。下面分别来看看：

单面：这个就不多说了，SW 单个面内部是 G2 连接的。

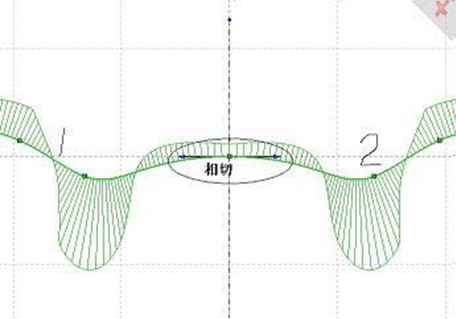

G1+镜像：也是论坛上常说的 G1+G1=G2。以线条为例，2 是由 1 镜像过来，可 以看到，两线条的连接点的曲率是连续的，只要保证线条 1 与镜像中心线的垂直 方向的这个想切就可以了。曲面也亦然。

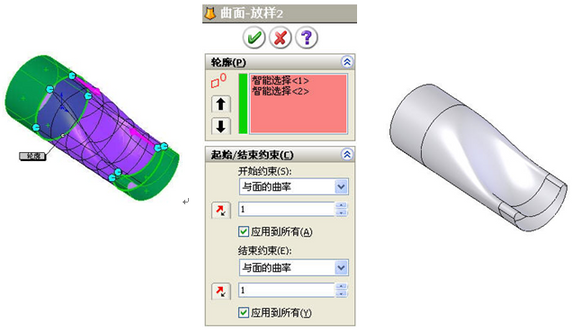

曲率放样：就是放样曲面的时候起始和终止约束为曲率，过度的长短可以通过权值来控制。

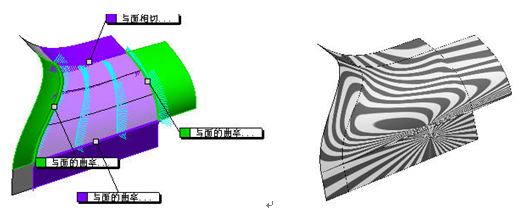

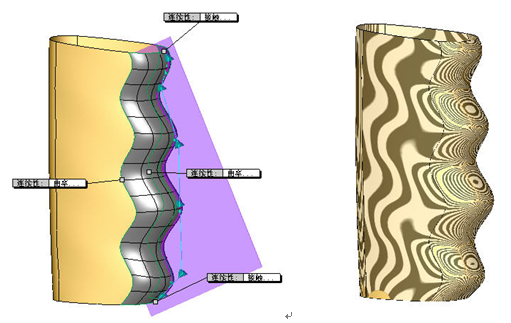

查看斑马情况

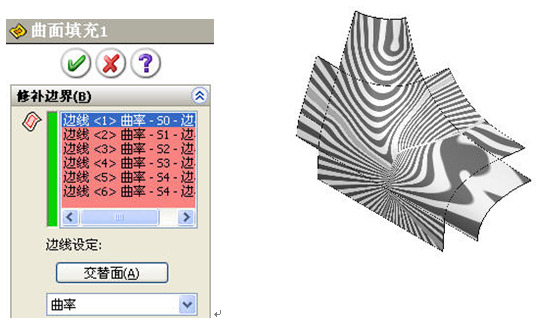

曲率填充：填充曲面，边界条件约束为曲率。

曲率边界曲面：边界曲面，边界条件约束为曲率。

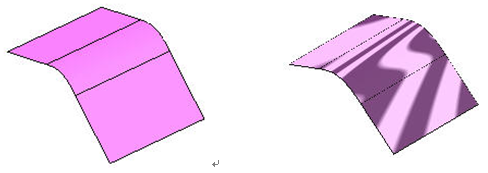

曲率圆角：倒圆角，选择面圆角并选择曲率。

任意多边形：也就是一般常说的自由曲面，边界约束为曲率。
