Solidworks Simulation仿真分析教程——Turning Machine转向机构

1  设计要求：

该装置为一转向机构，该机构主要用于需要换向的场合，设计工作载荷为600N。

2  分析零件

件1本体零件和件4端盖零件是主要的承载零件，因此，这里对本体和端盖零件进行静强度校核。

3  分析目的

1、验证件1本体零件在给定的载荷下静强度是否满足要求；

2、验证件4端盖零件在给定的载荷下静强度是否满足要求；

4  分析结果

两个零件的材料均选用灰铸铁，极限应力151.6MPa。按照书中尺寸进行建模，件1本体零件和件4端盖零件的体积分别为133 cm³和16.7 cm³，总体积为149.7 cm³。

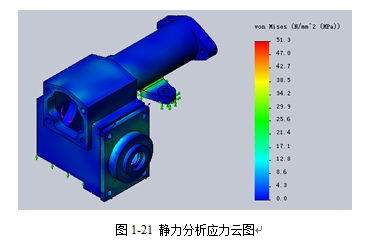

根据零件的工作情况，对该零件进行静力分析，结果如图1-21所示。模型的最大von Mises为51.3 MPa,零件的安全系数约为3。零件安全。

5  零件改进

由图1-21的装配体的应力云图可以看出，零件上的最大应力为51.3MPa，零件上应力小的部分比较多，同时考虑零件的结构，如钻螺纹孔等，可以对一些应力较小的部位减小厚度，从而减轻零件的质量。改进后两个零件的体积为139.5cm³。

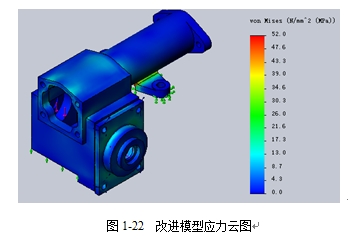

对改进后的模型运行静力分析，结果如图1-22所示：最大von Mises为52MPa，安全系数约2.9，零件是安全的。

6  成本节约

本体和端盖零件原来的体积之和为149.7 cm³，改进后这两个零件的体积之和为139.5 cm³，每件体积减少了10.2 cm³，每件减少的重量为73.44g，如果生产10000件，那么总共可节省材料734.4kg，以当前灰铸铁的市场价格为8000元/吨，那么可以节省5875.2元。
