ProE5.0创建标题栏和明细表<一>

2013-08-26 17:44 by:有限元来源:巧兔识字

ProE5.0创建标题栏和明细表

1、导入外部数据：

先在AutoCAD中画出国标的图纸格式(以A4为例)，将其另存为dxf，iges，step格式。如下图：

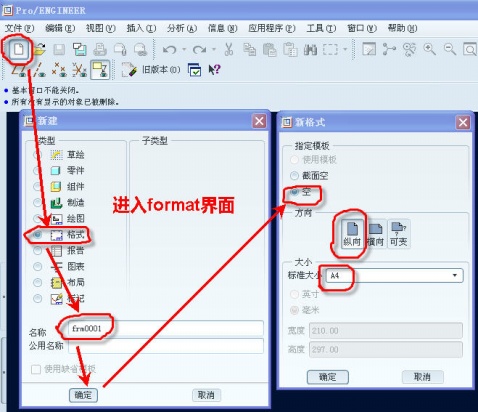

打开ProE5.0，进入format界面。见下图：

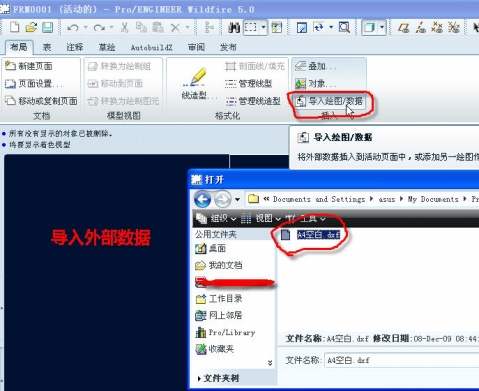

导入外部数据，见下图：

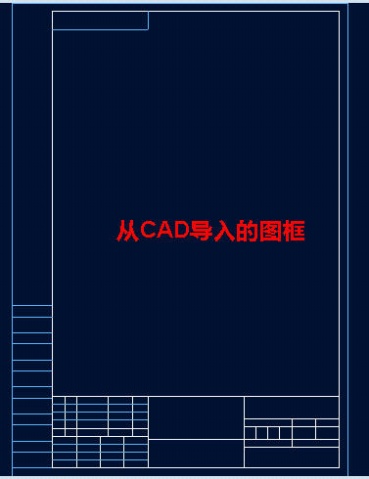

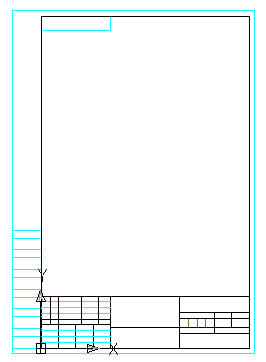

结果如下图：

从CAD导入的图框中的表格不能输入文本，只能作为几何图元。要制作如标题栏之类可输入文本的表格只有在ProE中创建表格(Table Create)。

2、制作A4的标题栏

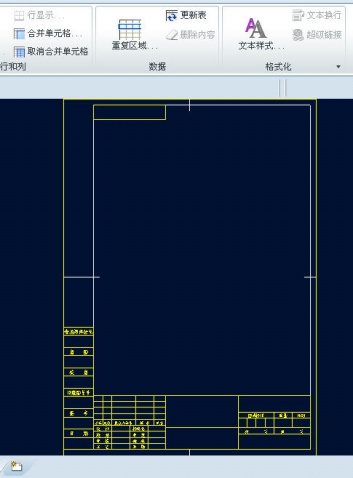

A4的外图框可以用上一步的导入的方法来作，也可以在进入format时选用A4，标题栏要在format环境下创建表格(Table Create)来编辑制作。完成如下图：

3、定义标题栏参数

①日期：&today_date(需要手工输入日期)，：&todays_date(自动提取电脑系统日期)

②图号：&图号

③名称：&名称

④材料：&材料

⑤重量：&重量[.3]

⑥比例：&scale

⑦共页：&total_sheets

⑧第页：¤t_sheet

⑨单位名称：直接在标题栏单元格中输入。

以上几个参数中的图号、名称、材料、重量应在.prt环境下就要先设定好，才可以在工程图提取的到。并在关系中写入以下关系式：

图号=rel_model_name
名称=PTC_COMMON_NAME
材料=PTC_MATERIAL_NAME
质量=MP_MASS("")

标题栏中的字体、字号根据个人喜好自行调整设定。

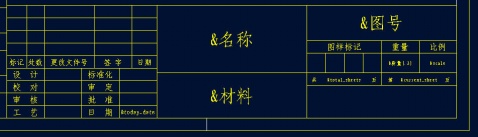

参数定义完成，如下图：

这样就完成了一个简单的format文件，我们把它命名为：GB_A4.FRM 保存好放在自己的formats文件夹中，并在config.pro文件中设定好pro_format_dir，比如E:\proe\formats，这样就可以使用它了。

可以把以上制作完成的标题栏设置好旋转原点后，保存为*.tbl表文件，以便以后在其他图框中插入反复使用。

4、定义明细表

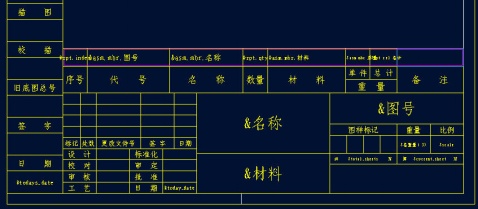

在上面标题栏的基础上，创建明细表，先定义重复区域，再并分别定义各单元格的报告参数，如下图：

⑴ 定义序号的报告参数：

步骤： rpt→index
结果：& rpt.index

⑵定义代号的报告参数：

步骤：asm→mbr→User Defined→输入用户自定义的“图号”
结果：& asm.mbr.图号

⑶定义名称的报告参数：

步骤：asm→mbr→User Defined→输入用户自定义的“名称”
结果：& asm.mbr.名称

⑷定义数量的报告参数：

步骤：rpt→qty

结果：& rpt.qty

⑸定义材料的报告参数：

步骤：asm→mbr→User Defined→输入用户自定义的“材料”
结果：& asm.mbr.材料

⑹定义单件重量的报告参数：

步骤：asm→mbr→User Defined→输入用户自定义的“质量”

结果：&asm.mbr.质量

⑺定义总计重量的报告参数：

步骤：rpt→rel→User Defined→输入用户自定义的“总计”

结果：&rpt.rel.总计

接着点击“重复区域→Relations(关系)”，编辑关系式：总计=asm_mbr_质量*rpt_qty

⑻定义备注栏：

备注单元格一般为用户可直接输入的文本信息，而不是从零件参数中提取的数据。在定义完重复区域后，备注栏可不输入内容，而定义成注释单元。定义成注释单元后，该单元格的内容会跟随整行明细表。

步骤：重复区域→注释(Comments) →点选备注单元格。

这样就完成一个简单的明细表的制作，设置好旋转原点后，保存为*.tbl表文件，以便以后在其他图框中插入反复使用。

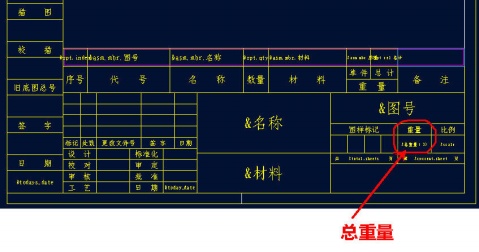

5、如何定义有明细表的标题栏中的“总重量”？

如下图：

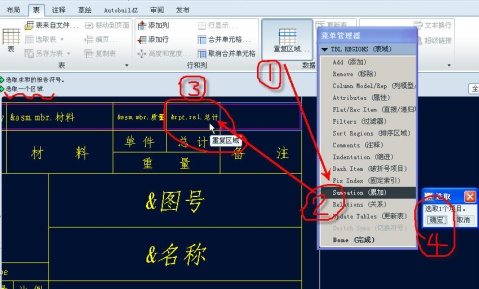

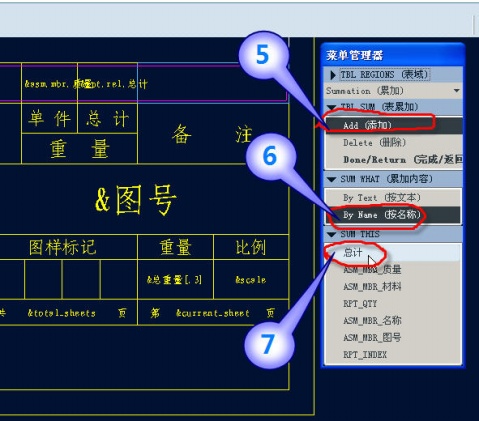

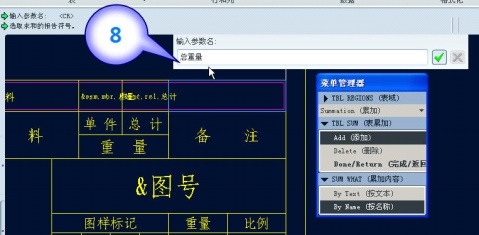

操作步骤：重复区域→累加→选取重复区域→确定→添加→按名称→选取欲累加列的“总计”→输入参数→输入“总重量”→放置参数→提取参数。

详细见下图：

打钩确定后，选取同一表格中非重复区域的一个空格放置计算结果“总重量”，这个空格不能是重复区域中的空格，也不可以是其它表中的空格。比如，我们把它借放在“备注”单元格中，这时“备注”栏中显示为“&重量”。放置完成后，更新表格，结果就生效。完成后我们再把“&重量”改为“备注”就可以了。

最后要在标题栏中显示“总重量”的统计结果，可在重量下方的单元格中输入文本“&总重量”的方式提取参数“总重量”的累加结果。

未完待续

ProE工程图中怎样标注自定义尺寸？

将尺寸文本里的@D改为@O，后面写上自己想要的尺寸就可以了。系统自动标注的不能改。
@D改成@O (英文"O")
说明：只有手动标注尺寸才可以这样修改

ProE5.0工程图比例问题

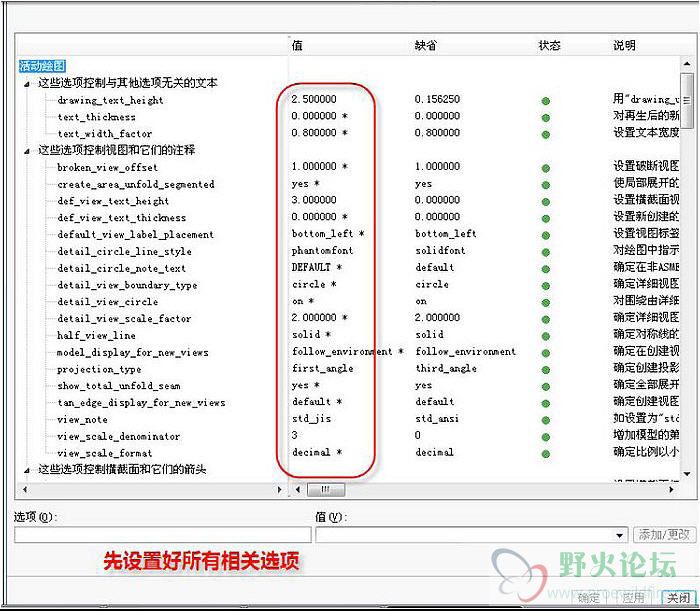

1、图纸比例的显示型式：view_scale_format (*.dtl)

① view_scale_format 设为 decimal ：比例的显示型式为SCALE：1.000

② view_scale_format 设为 fractional ：比例的显示型式为SCALE：1/1

③ view_scale_format 设为 ratio colon ：比例的显示型式为SCALE：1：1

一般情况下我们会按机械制图国家标准设比例型式为SCALE：1：1，这时就要在 (*.dtl)中把

view_scale_format 设为 ratio colon

这时还应该正确设置(*.dtl)中的 view_scale_denominator 的值，一般设为120。

2、视图缺省比例设置：default_draw_scale (config.pro) 默认值为1。

在ProE5.0中把default_draw_scale 值设为 no 即可自动适应图纸大小生成第一个视图的比例。

PROE工程图中使用GB2312仿宋体的方法

在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持True Type字体。

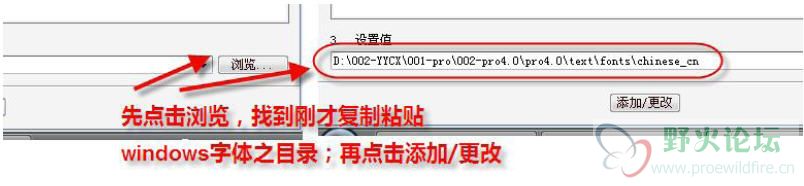

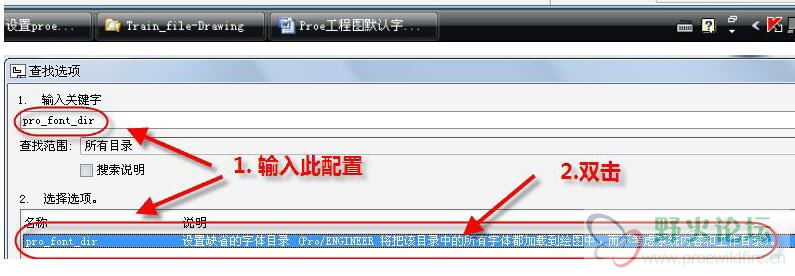

1.如果想直接调用windows系统的字体，在config.pro按如下的方法设置
pro_font_dir C:\WINNT\Fonts（假设win2k系统装在c盘）
C:\WINdows\Fonts（假设winXP系统装在c盘）

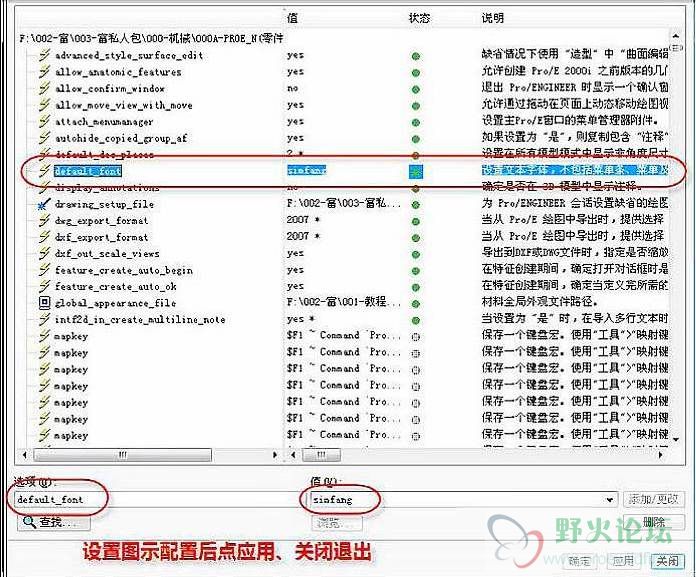

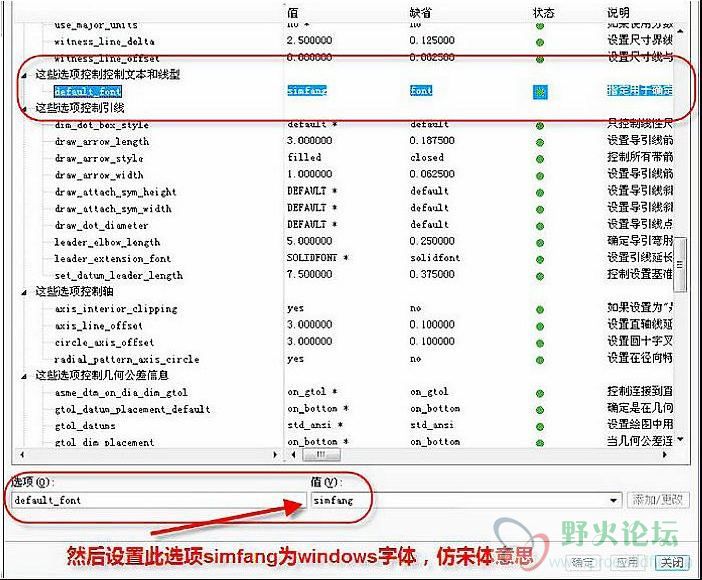

2.如果想默认就是仿宋体，就在dtl文件里面设置为：
default_font simfang
注：1、2两条配合使用的。

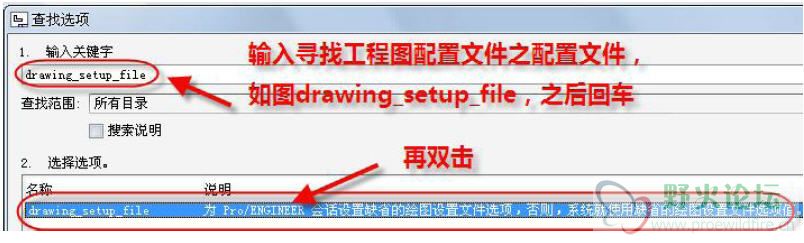

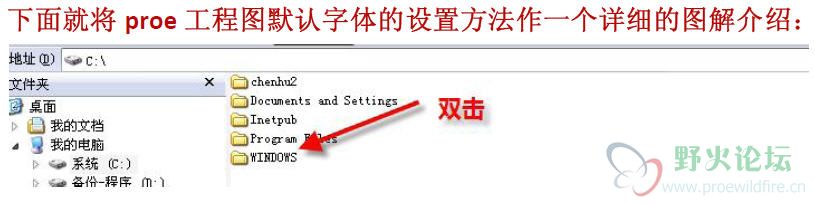

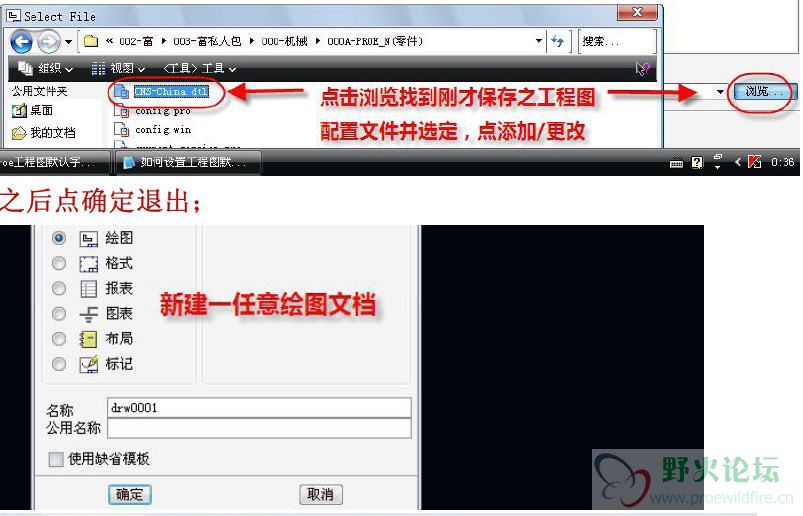

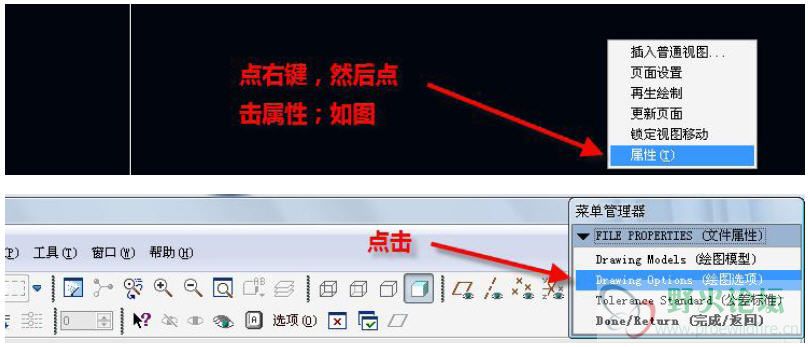

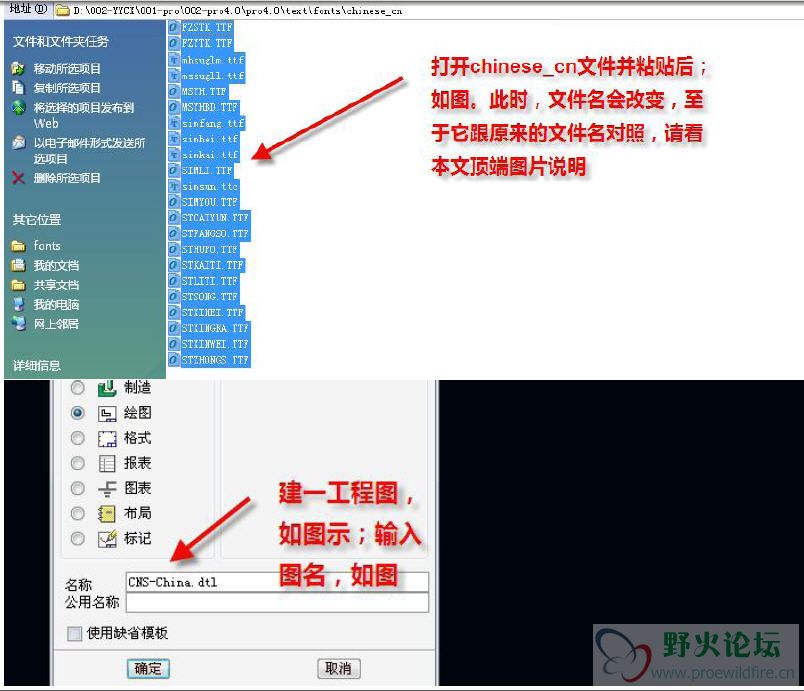

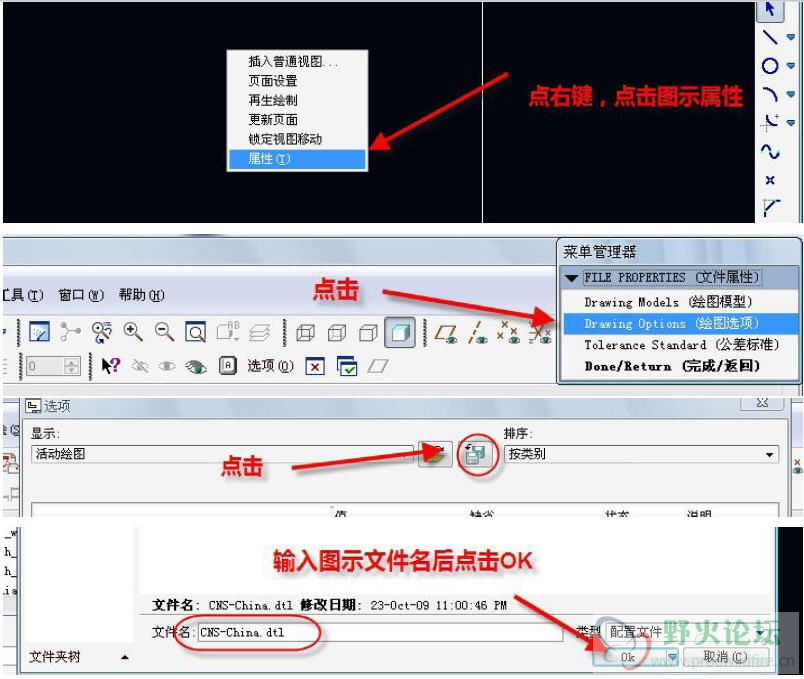

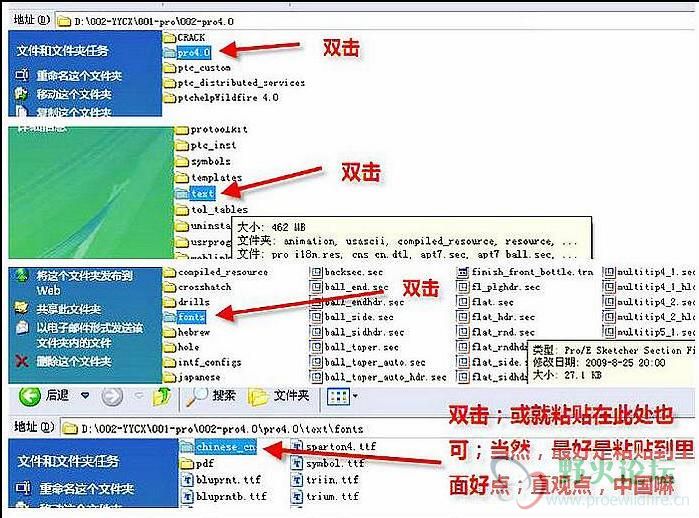

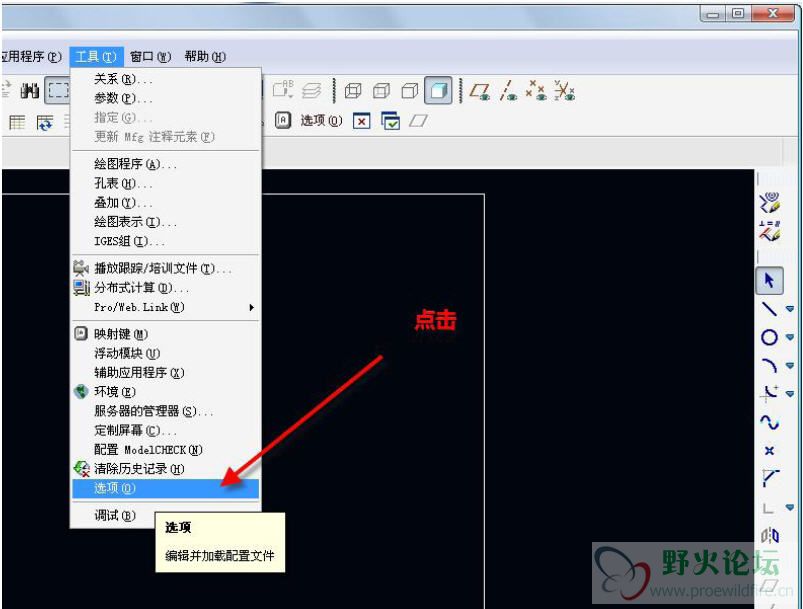

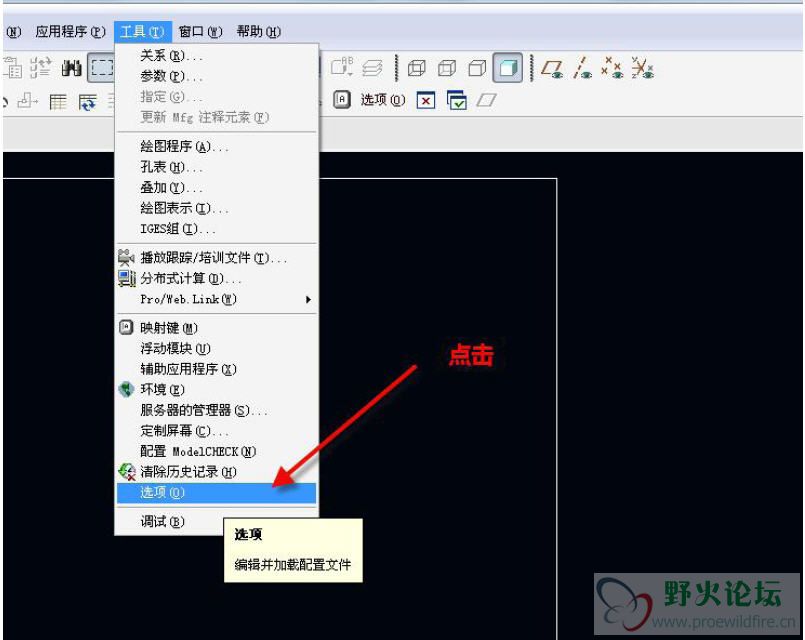

Proe 工程图默认字体的设置方法详细图解

Proe 工程图默认字体的设置方法详细图解

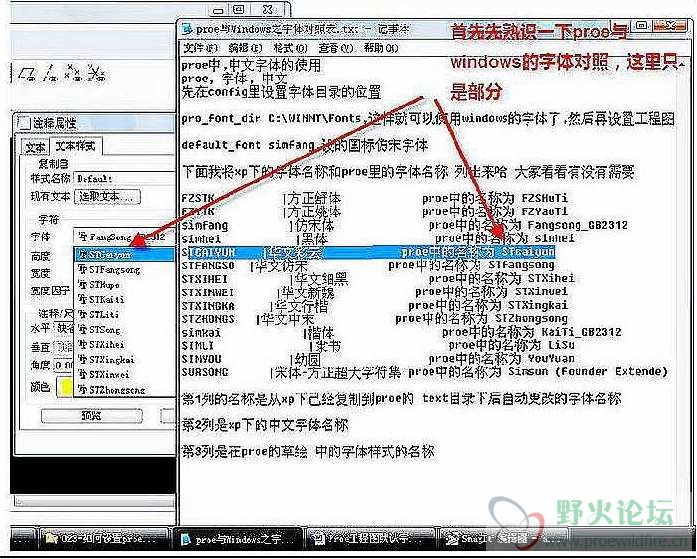

首先先熟识一下 proe 与 windows 的字体对照：

下面我将xp下的字体名称和proe里的字体名称列出来给大家参照：如下：

FZSTK          |方正舒体            proe中的名称为 FZSHuTi

FZYTK          |方正姚体            proe中的名称为 FZYaoTi

simfang         |仿宋体              proe中的名称为 Fangsong_GB2312

simhei           |黑体                proe中的名称为 simhei

STCAIYUN    |华文彩云            proe中的名称为 STcaiyun

STFANGSO  |华文仿宋            proe中的名称为 STfangsong

STXIHEI         |华文细黑            proe中的名称为 STXihei

STXINWEI      |华文新魏            proe中的名称为 STXinwei

STXINGKA     |华文行楷            proe中的名称为 STXingkai

STZHONGS   |华文中宋            proe中的名称为 STZhongsong

simkai            |楷体                proe中的名称为 KaiTi_GB2312

SIMLI              |隶书                proe中的名称为 LiSu

SIMYOU          |幼圆                proe中的名称为 YouYuan

SURSONG      |宋体-方正超大字符集 proe中的名称为 Simsun (Founder Extende)

第1列：从xp下复制到proe的 text目录下后自动更改的字体名称

第2列：xp下的中文字体名称

第3列：proe系统中的字体样式的名称

以下是图片参照：
