细解Ansys圆管屈曲分析

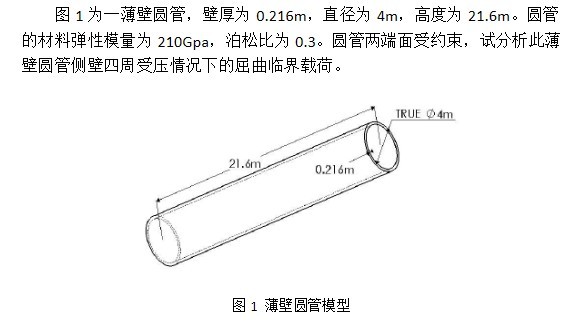

1.问题描述

2.问题分析

2.1什么 是模态及本题的模态阶数选取

    模态是机械结构的固有振动特性，每一个模态具有特定的固有频率，阻尼比和模态振型。通过模态分析可以得出物体在某一易受影响的频率范围内各阶主要模态的特性，就可以预知结构在此频段内，在外部或内部各种振源作用下实际振动反应。因此，模态分析是结构动态设计及设备的故障诊断的重要方法。

    一个物体有很多固有振动频率（理论上是无穷多个），按照从小到大的顺序，第一个就叫一阶固有频率，以此类推。模态的阶数对应固有频率阶数。一般，低阶模态刚度相对比较弱，在同样量级的激励作用下，响应会相对所占的权值大一些，所以工程上低阶模态比较受关注，理论上低阶模态理论也相对成熟。且用有限元进行模态分析计算，阶数越高，误差越大。

   此题中分析对象比较简单，所以选取前5模态进行分析已经满足工程需要。

       此薄壁圆管由于壁厚远远小于直径，均匀壁厚，材料结构简单，所以单元类型可以选用shell 93—八节点结构壳单元。

2.3网格划分类型的选取

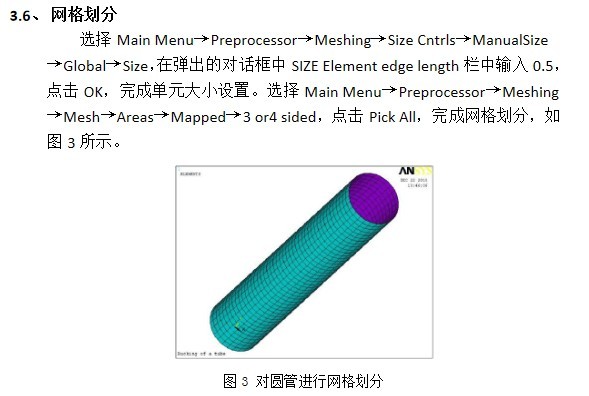

    有限元分析的精度和效率与单元的密度和几何形状有密切关系，按照相应的误差准则和网格疏密程度，应该避免网格的畸形，因此，划分网格时，应尽量采用映射网格模式划分。本题中，圆管形状规则，采取映射网格进行划分。

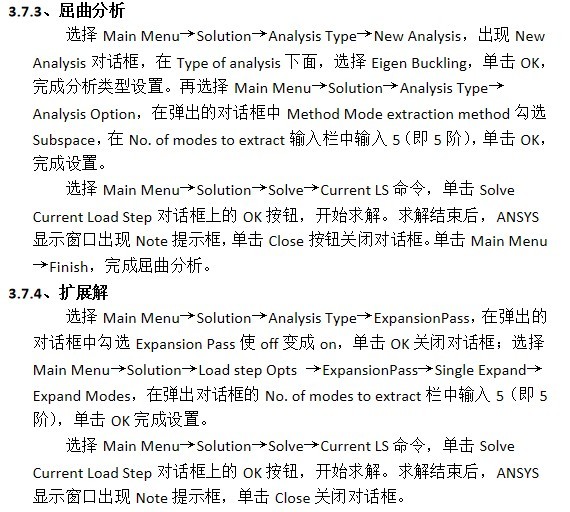

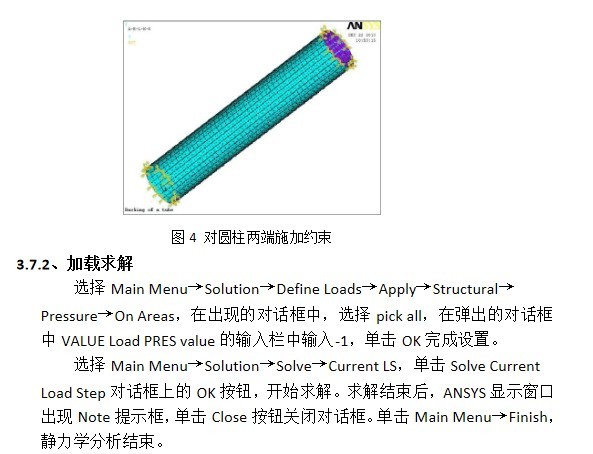

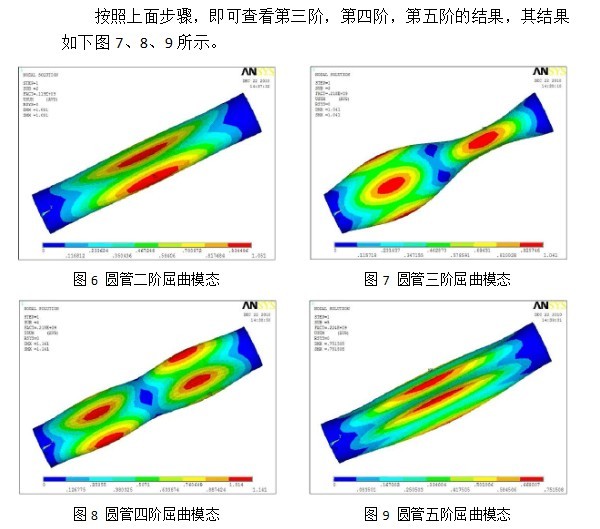

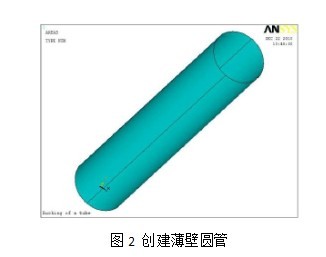

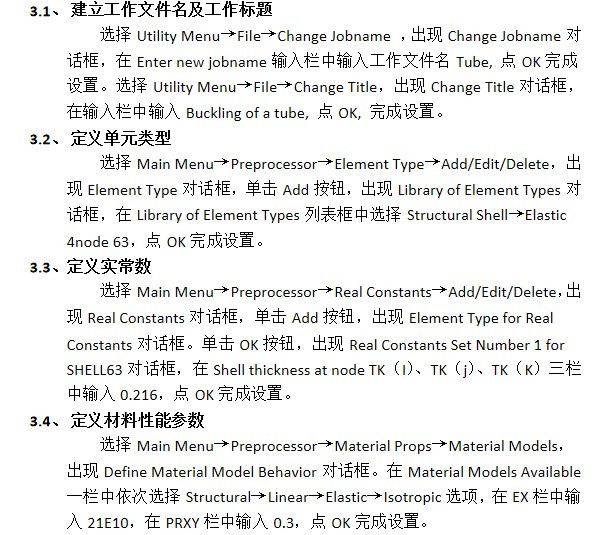

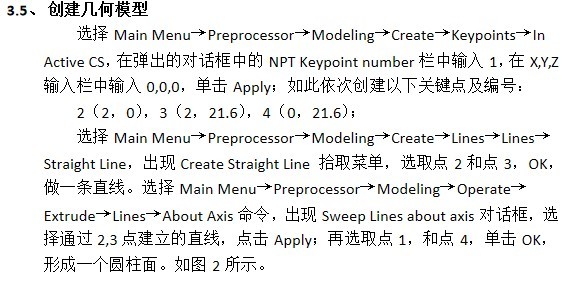

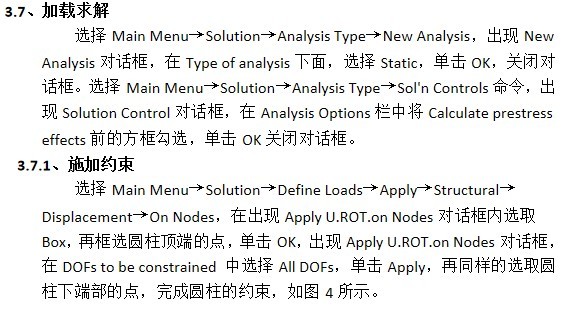

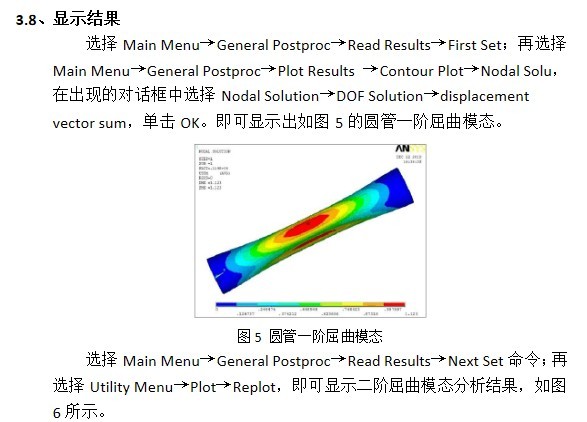

3解题步骤

4.结论
