7 几种典型接触问题分析实例

例2. 悬臂梁端部旋转 <“不分离” 行为 >

目标：采用 “不分离” 行为选项施加大转动模拟特定物理效果。
不分离：目标面和接触面一旦建立接触就不再分离（允许滑动）。

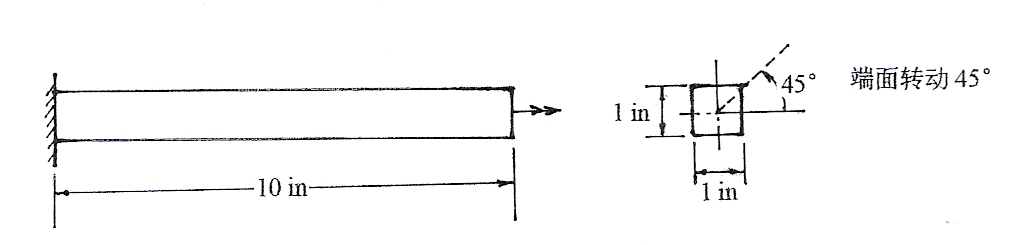

模型描述：悬臂梁，端部施加旋转(图7-4)

采用Solid185单元：3D 8 node structural Solid单元，具有大变形能力。
/view,,1,1,1
/prep7
k,1,10,0,0
BLOCK,0,10,-0.5,0.5,-0.5,0.5
RECTNG,9.5,10,-1,1
AGEN,,7,,,,,-0.5,,,1
AGEN,ITIEM,NA1,NA2,NINC,DX,DY,DZ,KING,MOELEM,IMOVEIMOVE =1    move original areas to new positionARSYM,Z,7
ARSYM,Ncomp,NA1  ! 复制一组面积，对称于某轴
et,1,185
mp,ex,1,10000
esize,0.5
vmesh,1
ESIZE,2    ! 为目标面分网用
/solution
nsel,,loc,x,0
d,all,all,0
/pbc,u,,1
finish

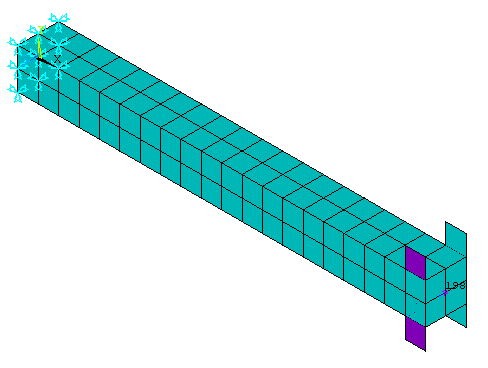

eplot
SAVE,no-separation,db1
!    以下用接触向导建立接触对:
!  Step 1.恢复 no_separation.db
Utility Menu > File > Resume from
选 no_separation.db  【OK】

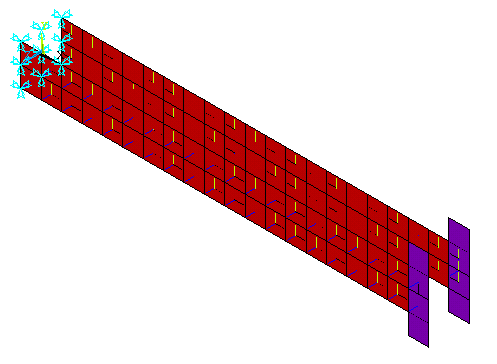

Step 2.采用接触向导创建接触对
Main Menu > Preprocessor > Modeling > Create > Contact Pair
【contact wizard】
指定目标面：
Target surface: Areas
Target Type: Rigid
【Pick target】  选A7, A8  【OK】
指定接触面：
【next】
contact surface: Areas
【Pick target】  选A1, A2  【OK】
指定选项设置：
【next】
【Optional Settings】
选择表BASIC
contact surface Behavior = No Separation  【OK】
建立接触对：
Coefficient of Friction = 0
【Create】
【Finish】

3.创建目标单元控制点
设置单元属性：
    Main Menu > Preprocessor > Modeling > Create > Element > Elem Attributes
    Element type number = 2 Targe170
    Material number = 1
    Real constant set number = 3
    Target Element Shape = Pilot node
或用命令：
    Type,2
    MAT,1
    REAL,3
    TSHAP,PILO
绘关键点：
    Kplot
    选 K1 (节点 198)

建立目标单元控制点
Main Menu > Preprocessor > Meshing > Mesh > Keypoints
拾取关键点1  【OK】
或命令： KMESH,1
Step 4.施加45°转动（0.7854弧度）
Main Menu > Preprocessor > Loads > Define Loads > Apply > Structural > Displacement > On Keypoints
ROTX
Displacement Value = 0.7854  【OK】
或命令:
/Solu
DK, 1, ROTX, 0.7854
Step 5.指定“基本”求解选项
Main Menu > Solution > Analysis Type > Solˊn Controls
选BASIC
Analysis Option = Large Displacement Static
Time at end of loadstep = 45
Number of Substeps = 45
Max No. of Substeps = 180
Min No. of Substeps = 5
All Solution Items
Write every Substep
【OK】
或命令：
NLGOM,on
Time,45
NSUBST,45,180,5
Outres,all,all
Step 6.求解
Solve
Step 7.读入最后子步结果，后处理
/POST1
set, last
选实体单元进行后处理：
Utility Menu > Select > Entities…
Elements
By Elem Name
Element name = solid 185
Choose = From Full
【OK】
或命令：
ESEL, S, Ename,, Solid 185

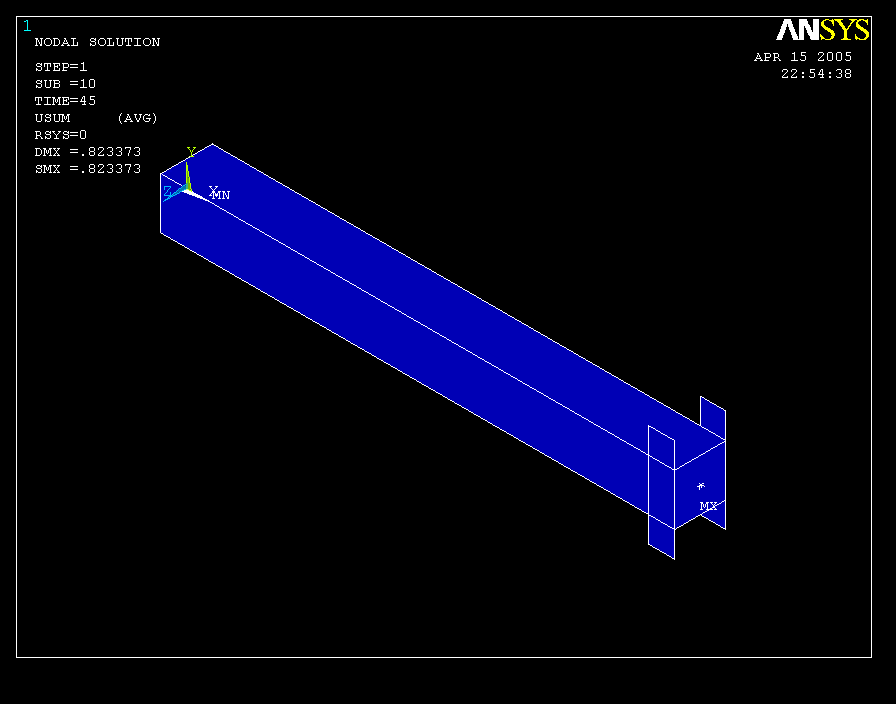

绘位移总矢量：
Main Menu > General Postproc > Plot Results > Nodal Solu
·DOF Solution·USUM
【OK】
或命令：
PLNSOL, U, SUM

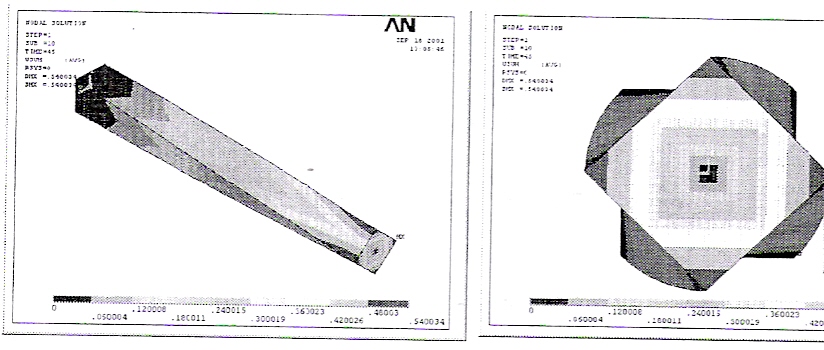

USUM  DMX = 0.855708
SMX = 0.855708

未完 ，全面为您解说Ansys高级接触问题《四》
