分割线

通过分割线可将草图投影到曲面或平面。它可以将所选的面分割为多个分离的面，也可将草图投影到曲面实体。另外也可以通过下述工具来生成分割线：

²        投影：将一条草图直线投影到一表面上。

²        侧影轮廓线：在一个圆柱形零件上生成一条分割线。

²        交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。

如果要生成分割线，其具体操作步骤如下：

（1）首先利用草图绘制工具绘制一条要投影为分割线的线。

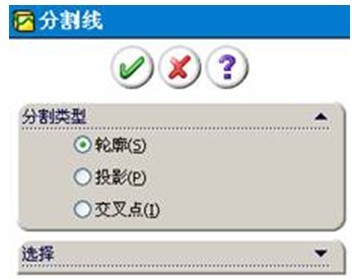

（2）单击“曲线”工具栏上的“分割线” 按钮，或选择菜单栏中的“插入”|“曲线”|“分割线”命令，此时会出现如图5-15所示的“分割线”PropertyManager设计树，分割线一共有三种类型，现分别介绍如下：

“分割线”设计树

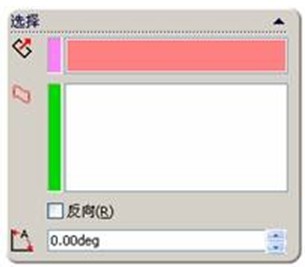

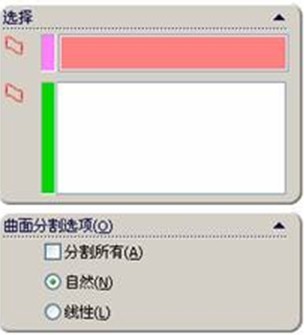

（3）如果选择“轮廓”会出现如图5-16所示的“选择”面板，在“拔模方向” 下，通过在“分割线”FeatureManager设计树或图形区域内选择一个通过模型轮廓（外边线）投影的基准面。
