最新Solidworks曲面实例解剖

2013-09-02 18:20  by:有限元  来源:广州有道有限元

曲线与曲面实例

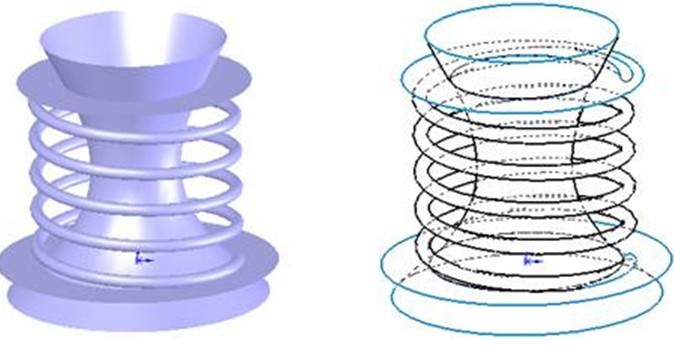

本实例是制作一个如图5-74所示花瓶模型,具体操作步骤如下所述:

5-74 伞面模型

1)首先进入SolidWorks2006操作软件,选择菜单栏中的文件”|新建”|零件”命令,确定进入零件设计状态。

2)选择菜单栏中的“插入”|“参考几何体”|“基准面命令,或者从如图3-75所示的“参考几何体工具栏中选择“基准面按钮

3-75 “参考几何体”工具栏

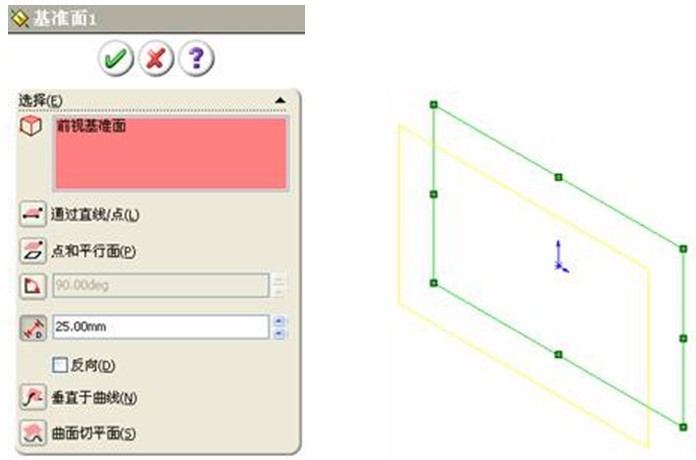

3)在出现的“基准面”PropertyManager设计树中设置各选项,单击 (确定)按钮,即可生成平行于前视基准面的基准面1,如图3-76所示。

5-76 绘制草图

4)继续选择菜单栏中的“插入”|“参考几何体”|“基准面命令,或者选择 “参考几何体工具栏中的“基准面按钮

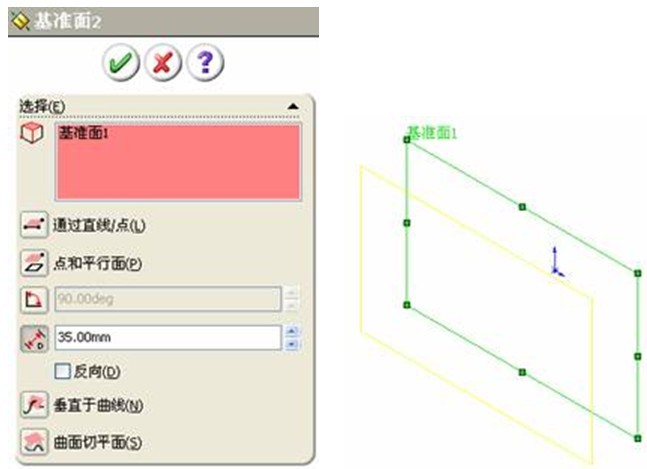

5)在出现的“基准面”PropertyManager设计树中设置各选项,单击(确定)按钮,即可生成平行于基准面1的基准面2,如图3-77所示。

5-77 绘制草图

6)在特征管理器中选择前视基准面,此时前视基准面变为绿色;选择草图”工具栏中的 按钮,进入草图绘制界面。

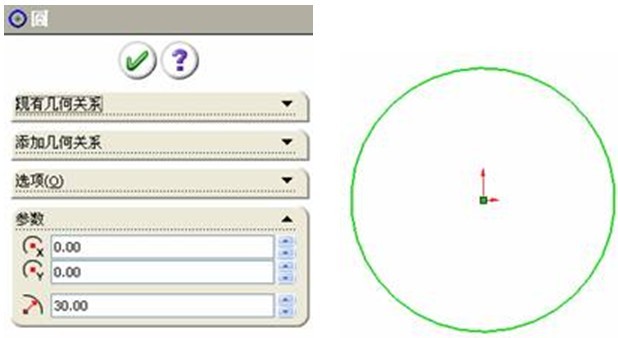

7)选择草图”工具栏中的(圆)按钮,绘制一个通过原点的圆,其圆的参数及绘制的圆如图5-78所示,单击(确定)按钮即可完成草图的绘制。

5-78 绘制草图

8)在特征管理器中选择基准面1,此时基准面1变为绿色;选择草图”工具栏中的 按钮,进入草图绘制界面。

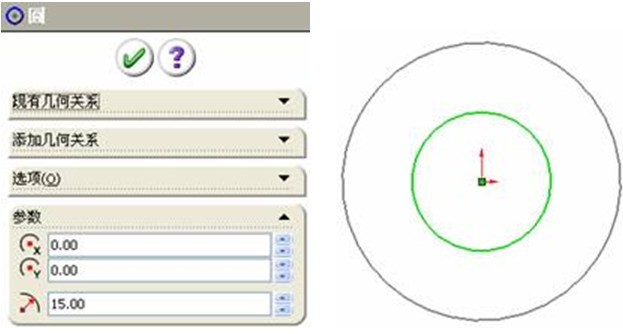

9)选择草图”工具栏中的(圆)按钮,绘制一个通过原点的圆,其圆的参数及绘制的圆如图5-79所示,单击(确定)按钮即可完成草图的绘制。

5-79 绘制草图

10)在特征管理器中选择基准面2,此时基准面2变为绿色;选择草图”工具栏中的 按钮,进入草图绘制界面。

11)选择草图”工具栏中的(圆)按钮,绘制一个通过原点的圆,其圆的参数及绘制的圆如图5-80所示,单击(确定)按钮即可完成草图的绘制。

5-80 绘制草图

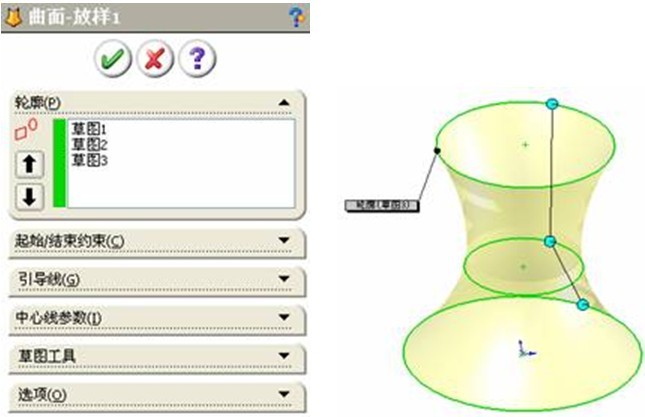

12)单击“曲面”工具栏上的 (放样曲面)按钮,或选择菜单栏中的“插入”|“曲面”|“放样曲面”命令。在出现的“曲面-放样”PropertyManager设计树中设置各参数,生成的放样曲面预览如图5-81所示,单击(确定)按钮,即可完成特征的生成。

5-81 绘制草图

13)单击“曲面”工具栏上的 (延展曲面)按钮,在出现的“延展曲面”PropertyManager设计树中设置各参数。

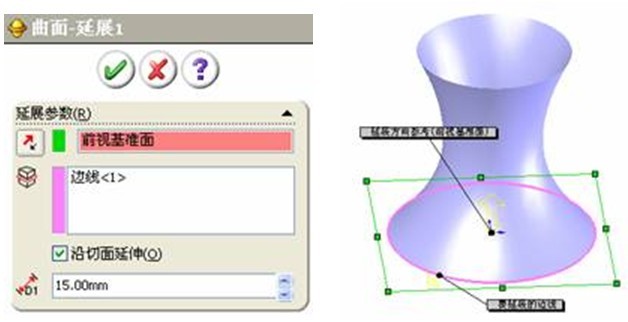

14)在图标右面的图形区域中选择要延展的边线,在“延展参数”面板中的第一个显示框设置选择前视基准面作为延展曲面方向,如图5-82所示,单击(确定)按钮,即可完成特征的生成

5-82 曲面延展设置

15)在特征管理器中选择前视基准面,此时前视基准面变为绿色;选择草图”工具栏中的 按钮,进入草图绘制界面。

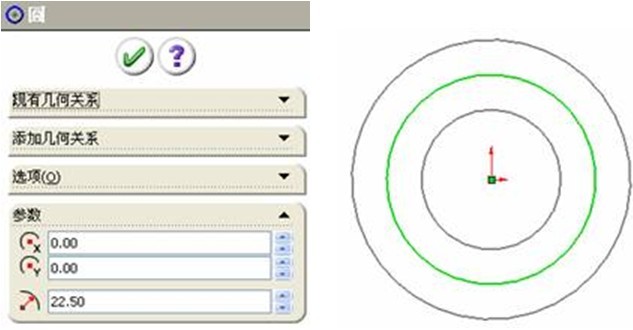

16)选择草图”工具栏中的(圆)按钮,绘制一个通过原点的圆,其圆的参数及绘制的圆如图5-83所示,单击(确定)按钮即可完成草图的绘制。

5-83 绘制草图

17)在特征管理器中选择前视基准面,此时前视基准面变为绿色;选择草图”工具栏中的 按钮,进入草图绘制界面。

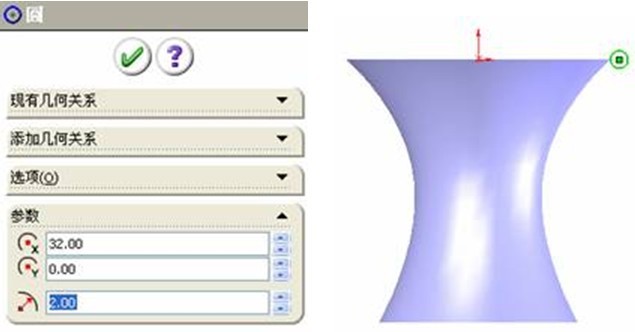

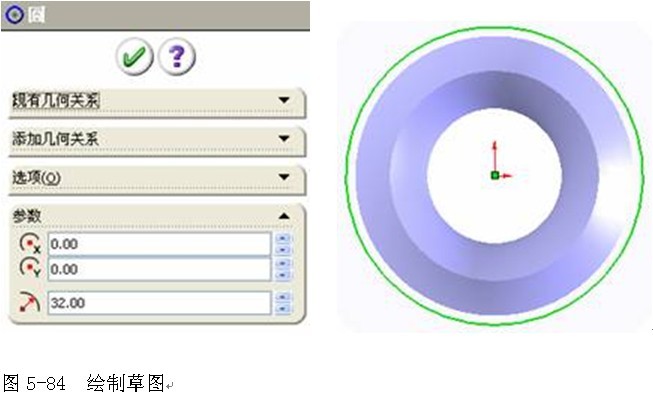

18)选择草图”工具栏中的(圆)按钮,绘制一个通过原点的圆,其圆的参数及绘制的圆如图5-84所示,单击(确定)按钮即可完成草图的绘制。

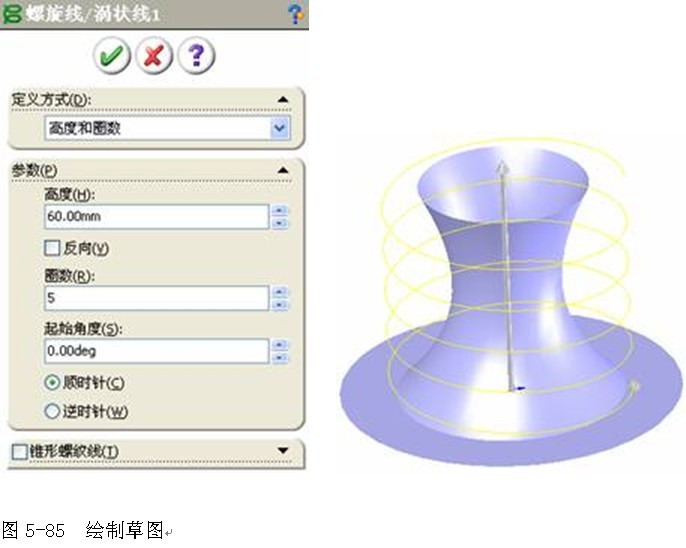

19)单击“曲线”工具栏上的 (螺旋线)按钮,或选择菜单栏中的“插入”|“曲线”|“螺旋线/涡状线”命令,在出现的“螺旋线/涡状线”PropertyManager设计树设置各参数,生成的涡状线预览如图5-85所示,单击(确定)按钮,即可完成特征的生成

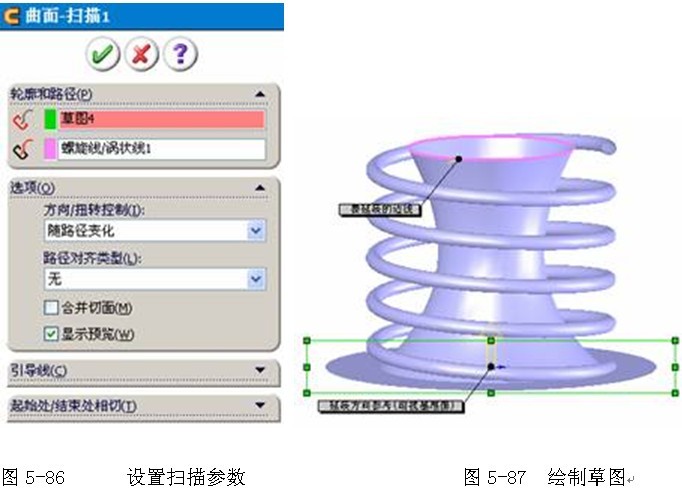

20)选择曲面”工具栏中的 按钮,在出现的“曲面-扫描”PropertyManager设计树中设置个参数如图5-86所示,这时在图形编辑窗口会出现如图5-87所示的预览状态单击(确定)按钮,即可完成特征的生成。



21)选择曲面”工具栏中的 按钮,在出现的“曲面-剪裁”PropertyManager设计树中设置个参数如图5-88所示,这时在图形编辑窗口会出现如图5-89所示的预览状态,单击(确定)按钮,即可完成特征的生成。

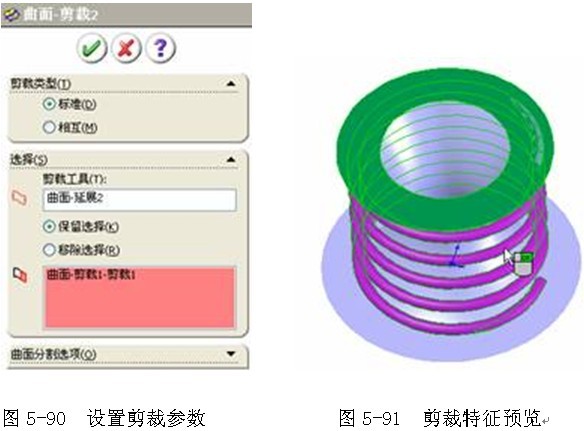

22)选择曲面”工具栏中的 按钮,在出现的“曲面-剪裁”PropertyManager设计树中设置个参数如图5-90所示,这时在图形编辑窗口会出现如图5-91所示的预览状态单击(确定)按钮,即可完成特征的生成。

23)单击“曲面”工具栏上的 (延伸曲面)按钮,或选择菜单栏中的“插入”|“曲面”|“延伸曲面”命令,在出现的“延伸曲面”PropertyManager设计树中设置各参数如图5-92所示,生成的特征预览如图5-93所示,单击(确定)按钮,即可完成特征的生成
