7.2.3 尺寸界线

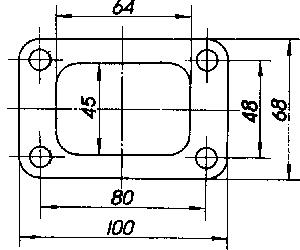

7.2.3.1 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线(图27)。
图 27

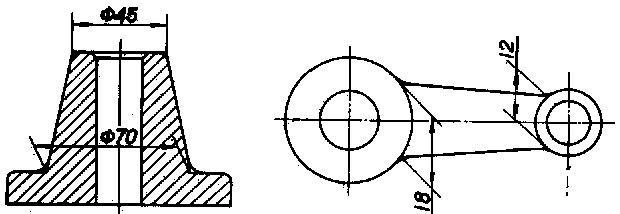

7.2.3.2 尺寸界线和般应与尺寸线垂直，必要时才允许倾斜(图28)。
图 28
7.2.3.3 在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线(图28)。

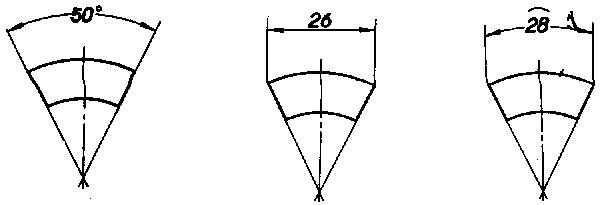

7.2.3.4标注角度的尺寸界线应沿径向引出；标注弦长或弧长的尺寸界线应平行于该弦的垂直平分线，当弧度较大时，可沿径向引出(图29)。
图 29
7.3 标注尺寸的符号
7.3.1 标注直径时，应在尺寸数字前加注符号“Φ”；标注半径时，应在尺寸数字前加注符号“R”；标注球面的直径或半径时，应在符号“Φ”或“R”前再加注符号“S”。对于螺钉、铆钉的头部，轴(包括螺杆)的端部以及手柄的端部等，在不致引起误解的情况下可省略符号“S”。

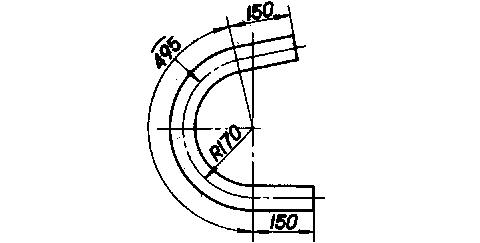

7.3.2 标注弧长时，应在尺寸数字上方加注符号“⌒ ”(图29)。
7.3.3 标注参考尺寸时，应将尺寸数字加上圆括弧。

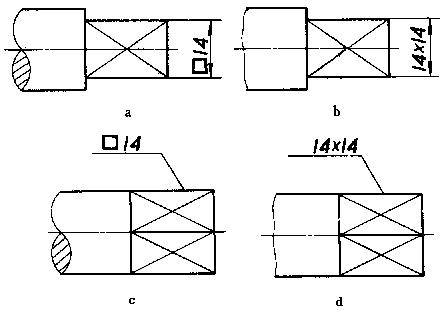

7.3.4 标注剖面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号“ □”(图30a、图30c)或用“B×B”(图30b、图30d，B为正方形的边长)注出。
图 30
7.3.5标注板状零件的厚度时，可在尺寸数字前加注符号“ δ”。

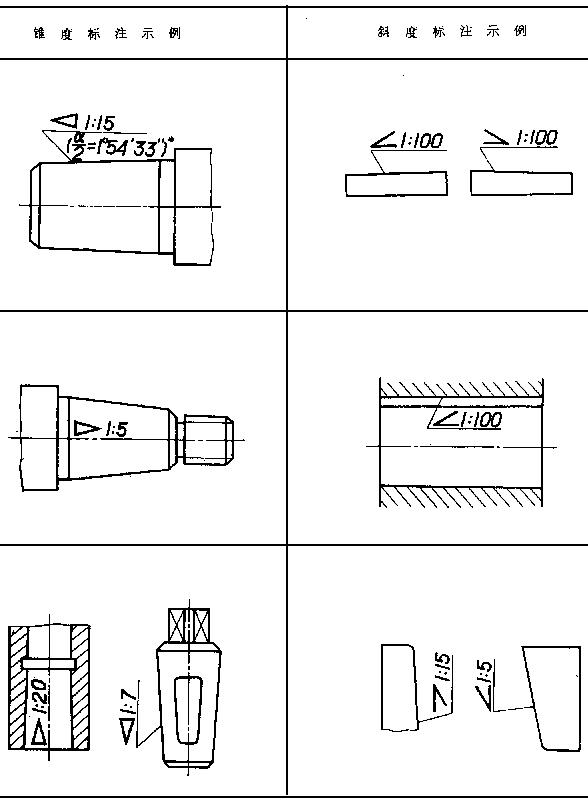

7.3.6标注斜度或锥度时，可按下表所示的方法标注，符号的方向应与斜度、锥度的方向一致。必要时可在标注锥度的同时，在括号中注出其角度值。
未完，请看机械制图基本知识大全（四）
