谐响应分析

第三节：步骤

四个主要步骤：
建模
选择分析类型和选项
施加谐波载荷并求解
观看结果

建模

模型
只能用于线性单元和材料，忽略各种非线性；
记住要输入密度；
注意：  如果ALPX（热膨胀系数）和T均不为零，就有可能不经意地包含了简谐热载荷。为了避免这种事情发生，请将ALPX设置为零. 如果参考温度 [TREF]与均匀节点温度 [TUNIF]不一致, 那么T为非零值；
请参阅第一章中的建模需要考虑的问题。
建模命令

/PREP7
ET,...
MP,EX,...
MP,DENS,…

! 建立几何模型
…

! 划分网格
...
选择分析类型和选项

建模

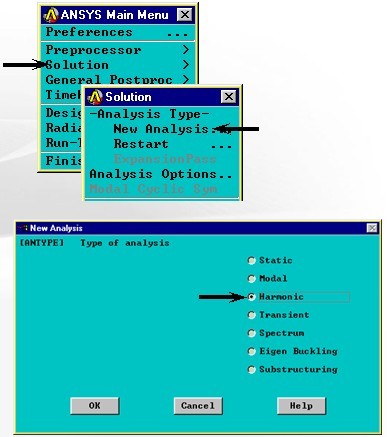

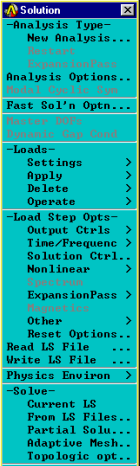

选择分析类型和选项
输入求解器，选择谐响应分析；
主要分析选项是求解方法-在后面讨论；
规定阻尼-在后面讨论。

典型命令:
/SOLU
ANTYPE,HARMIC,NEW

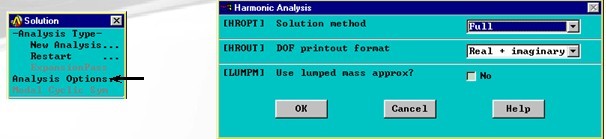

分析选项
求解方法 - 完整法、缩减法和模态叠加法。缺省为完整法；
自由度输出格式 - 主要用于批处理方式中；
集中质量矩阵。
推荐用于如果结构的一个方向的尺寸远小于另两个方向的尺寸的情况中。例如：细长梁与薄壳。
典型命令:
HROPT,...
HROUT,…
LUMPM,...

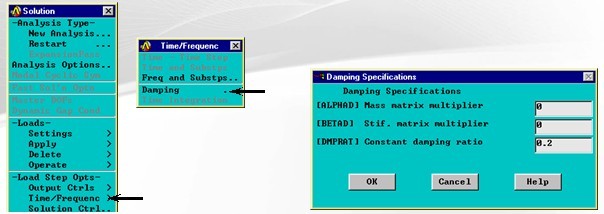

阻尼
从-阻尼、-阻尼和阻尼率中选取
阻尼率最常用
典型命令:
ALPHAD,…
BETAD,…
DMPRAT,..

施加谐波载荷并求解

建模
选择分析类型和选项

施加谐波载荷并求解
所有施加的载荷以规定的频率（或频率范围）简谐地变化
“载荷”包括：
位移约束-零或非零的
作用力
压强
注意：  如果要施加重力和热载荷，它们也被当作简谐变化的载荷来考虑！

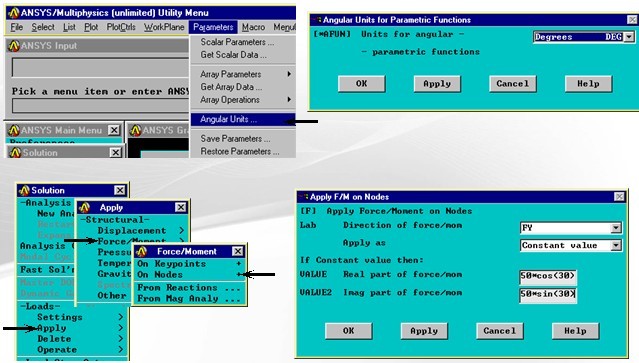

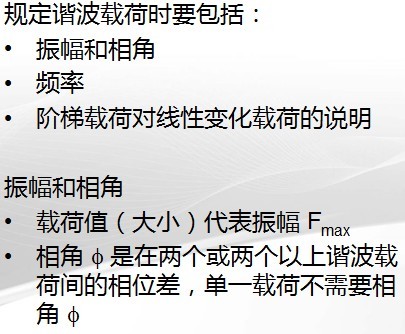

典型命令:
DK,… ! 或 D或DSYM
DA,...
DL,…

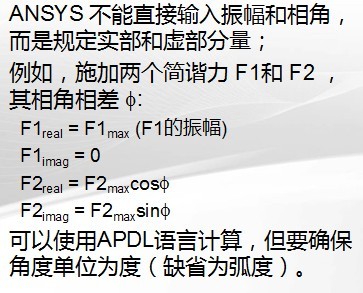

*AFUN,DEG
FK,…
F,…

SFA,…
SFL,…
SFE,…
SF,…

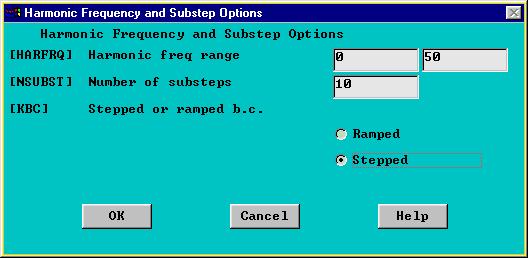

谐波载荷的频率：
通过频率范围和在频率范围内的子步数量来规定每秒的循环次数（赫兹）；
例如，在0-50频率范围内有10个子步时将给出在5，10，15...45和50Hz等频率上的解；而同一频率范围只有一个子步时，则只给出50Hz频率上的解。
典型命令:
HARFRQ,…
NSUBST,…
KBC,1

阶梯载荷对线性变化载荷：
采用若干子步，可以逐渐地施加载荷（线性变化载荷），或者在第一个子步立刻施加载荷（阶梯载荷）；
谐波载荷通常是阶梯加载，因为载荷值代表的是最大振幅。

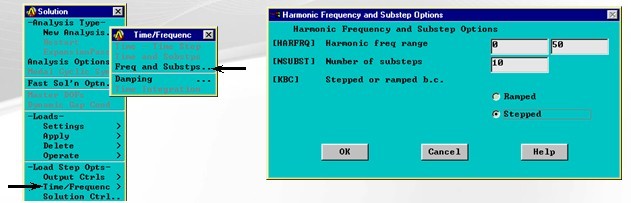

在施加谐波载荷后，下一步就是开始求解
通常采用一个载荷步，但是可以采用若干子步，且每个子步具有不同的频率范围
典型命令:
HARFRQ,…
NSUBST,…
KBC,1

未完，请看 Ansys谐响应分析的概念和步骤 （三）
