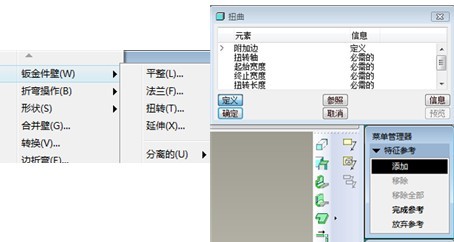

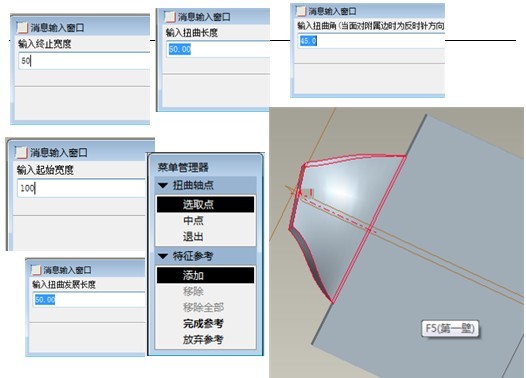

创建扭转壁

扭转壁是将一块平整壁沿中心线扭转一定角度以后形成的壁特征。

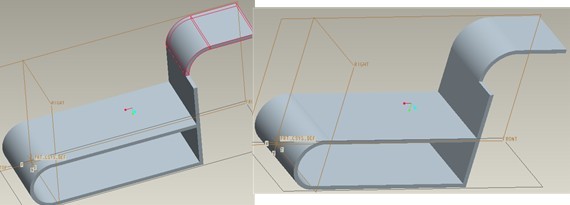

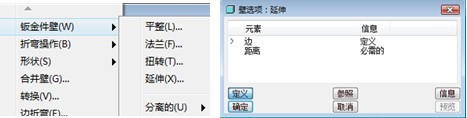

创建延伸壁

延伸壁是将现有的薄壁延伸,将壁由现有长度延长到指定的曲面或指定的距离。

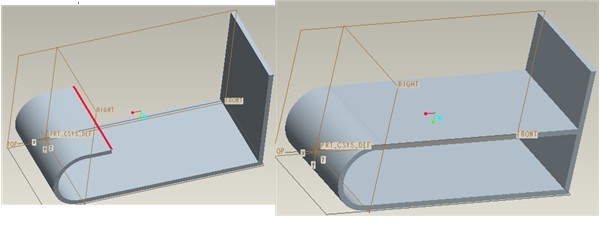

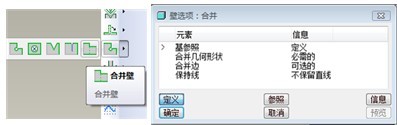

创建合并壁

合并壁是将两个或两个以上相互分离的非附属壁合并成一个壁。欲合并的两个壁的对接接头必须相对或相切。

3、钣金件的基本处理

使用壁特征创建了主要的形状,还需要使用一系列方法处理钣金件,以满足设计的要求。
钣金件的基本处理方法包括:折弯、展平、折弯回去、平整形态、切割和边折弯。

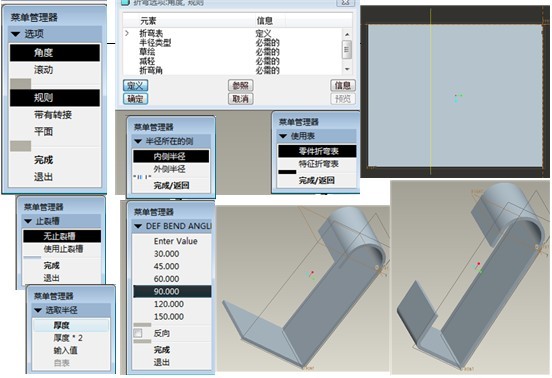

折弯

折弯是将钣金件的平面区域弯曲某个角度或者弯曲为圆弧状。在创建折弯特征时,要草绘折弯线,指 定折弯方向,定义折弯角度、折弯半径和止裂槽后,即可建立特征。折弯分为角度折弯和滚动折弯两种类型。在创建折弯时,有 规则折弯、带有过渡的折弯和平面折弯三种折弯选项。

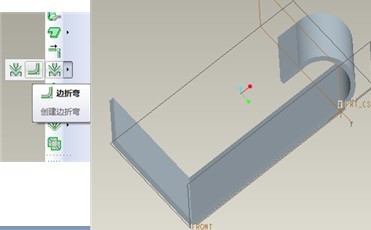

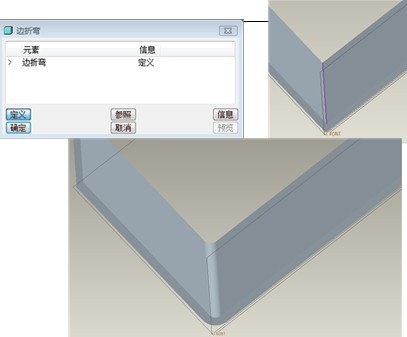

边折弯

边折弯是将钣金件上非相切的锐边转换为折弯,利用边折弯操作可以快速对边进行圆角处理。

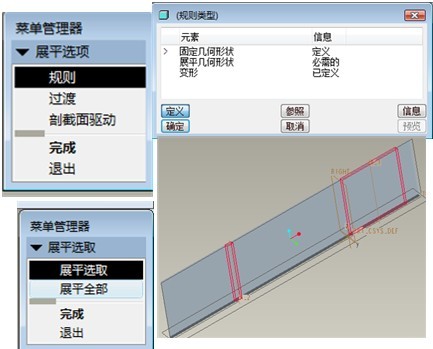

展平

展平是将弯曲的钣金件转换为平面,这样可以根据展平的形状来进行下料或排样等工作。

折弯回去

折弯回去是将已经展平的钣金零件全部或部分恢复为折弯状态。

平整形态

平整形态是将全部特征展平,它可以展平任何弯曲面。它与展平特征的差别在于,平整形态总是在模型的最后一个特征。
单击右侧工具栏中“平整形态”按钮, 选择需要保持固定的平面或边,即可完成钣金件的平整形态操作。
当添加新的特征时,平整形态特征将会自动被暂时隐含,钣金件仍显示为三维状态,当新特征创建完毕后,系统又自动恢复平整形态特征。这样系统会永远将平整形态特征放在模型树的最后。
