Graduator分度机构

1 设计要求：
设计一用于铣床的分度机构，该机构同时还起到夹紧零件的作用。工作过程中，铣削力900N。
2 分析零件
件1本体零件是主要的承载零件之一，因此，这里对本体零件进行静强度校核。
3 分析目的
验证件1本体零件在给定的载荷下静强度是否满足要求；
4 分析结果
零件的材料选用可锻铸铁，极限应力275.7MPa。按照书中尺寸进行建模，件1本体零件的体积为
100cm3。

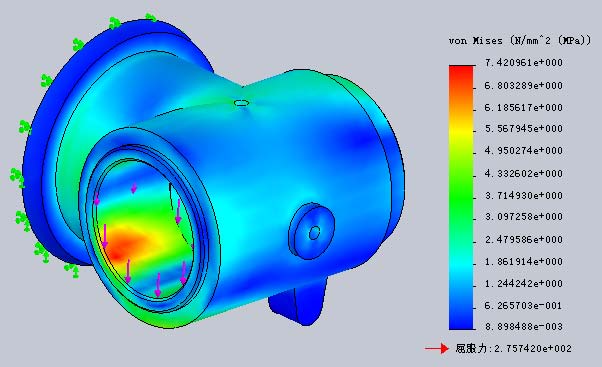

根据零件的工作情况，对该零件进行静力分析，结果如图1-35所示。模型的最大von Mises为7.4MPa,零件的安全系数约为41.1。零件安全。

图1-35 静力分析应力云图
5 零件改进
有图1-35可以看出，该零件的应力较小，所以可以减小零间的厚度；并使用性能差一些的材料，这样可以节省制造的成本。
修改零件材料为灰铸铁，极限应力171.6MPa；并减小零件的壁厚，改进后零件的体积为77.8 cm3。

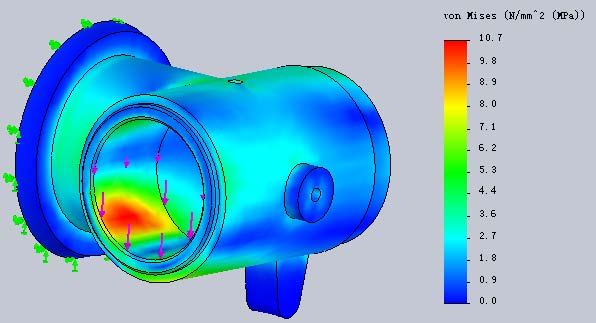

对改进后的零件进行静力分析，结果如图1-36所示：最大von Mises为10.7MPa，安全系数约16，零件是安全的。

图1-36 改进模型应力云图
6 成本节约
零件原来的体积为100，质量为730g，生产10000件需要可锻铸铁材料7300kg，以当前市场价格10000元/吨，材料成本为73000元；改进后零件的体积为77.8，质量为560.2g，生产10000件需要灰铸铁材料5602kg，以当前市场价格8000元/吨，材料成本为44816元。改进后，如果生产10000件该零件，那么可以在材料方面节约成本28184元。
