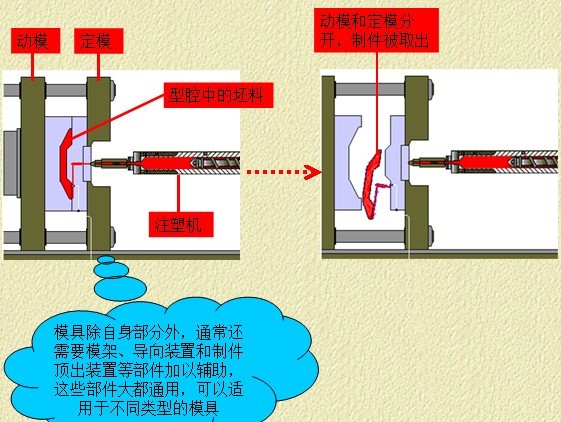

模具一般分为动模和定模两部分，两者分开时可以装入坯料或取出制件；两者合拢时可以使坯料成型。外力可以通过模具施加在坯料上，也可以通过气压、柱塞或冲头施加在坯料上。

模具种类繁多，按照不同的标准可以划分为不同的类型。
（1）按照成型材料的不同可以分为：用来加工金属制品的模具和用来加工非金属制品的模具。
（2）按照本身材料的不同可以分为：砂型模具、金属模具、真空模具和石蜡模具等。
（3）按照加工工艺和成型材料的不同可以分为：锻造模具、塑料模具（包括注塑模具、吹塑模具和挤塑模具等）、压铸模具、粉末冶金模具、冲压模具、橡胶模具、玻璃模具和陶瓷模具等。

1.1.2  Pro/E模具设计模块

Pro/E可以满足各种模具的设计需要，而且易用、可靠、智能、高效，该软件提供了以下几种模具功能模块。
基础模块（Foundation）和组件模块（Assembly）：将模具作为普通组件进行设计，先通过这两个基本模块设计出模具元件，再将模具元件装配成模具组件。
模具设计模块（Pro/Moldesign）：用来设计注塑模具型腔和吹塑模具型腔等。
铸造模具模块（Pro/Casting）：用来设计合金压铸模具型腔和浇注模具型腔等。
EMX（模具设计专家）：是Pro/E软件的外挂模块，用来为各种模具设计模架。
钣金模架库模块（PDX）：是Pro/E软件的外挂模块，用来为冲压模具设计模架。
塑料顾问（Plastic Advisor）：用来对注塑模具进行铸模填充分析。
1.1.3  Pro/E模具设计术语

在使用Pro/E进行模具设计时经常会碰到一些术语，熟悉这些术语，对于理解和掌握Pro/E模具设计具有很大的帮助。

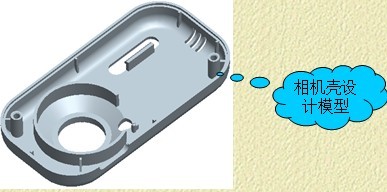

设计模型：也叫参照零件，是模具要制造的产品原型，它决定了模具的类型、型腔结构等。

参照模型：系统以设计模型为基础在模具模型中生成的参照几何，并用其替代设计模型参与模具设计。参照模型和设计模型往往是不相同的，因为设计模型并不总是包含成型或铸造技术要求的设计元素，如设置收缩率、添加拔模和圆角等。

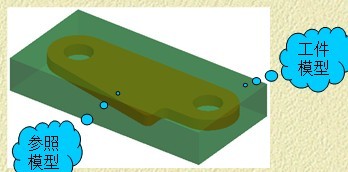

工件模型：也叫坯料模型，代表直接参与熔料成型的模具元件的整个体积，它应包围所有的参照模型、模穴、浇口、流道和冒口等。

收缩率：将制件从模具中取出并冷却至室温后，其尺寸会发生收缩，也就是说制件的尺寸要比模具型腔小一些，而收缩率就是衡量尺寸收缩大小的参数。在设计模具型腔时通过设置收缩率，可以抵消由于制件收缩而产生的误差。
模具模型：一个装配体（即组件，扩展名为.mfg），它包括参照模型、工件、分型面、各种型腔组件特征、模具体积块、模具元件和铸模等，它是模具模块的最高级模型。

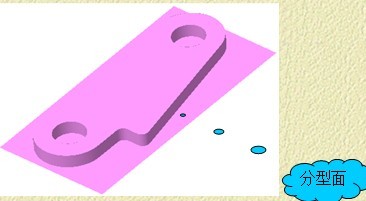

分型面：由一个或多个曲面组成，能够将工件或现有体积块分割开的一种曲面特征，要求其必须与要分割的工件、体积块完全相交。

铸模：铸造最终的制件，通过观察铸件可以检查其是否与设计模型一致。

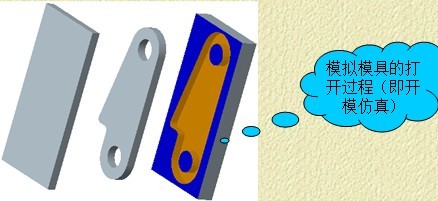

开模：模拟模具的打开过程，即分离模具，取出制件，该过程可以检查模具设计是否合理。

未完，请看最新Proe模具设计基础大全（二）
