ABAQUS计算指导2：应用梁单元计算平面结构

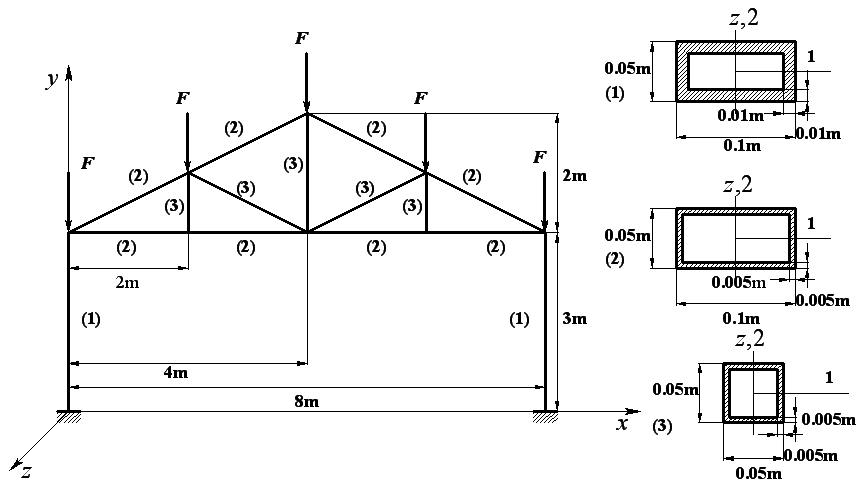

一榀轻钢结构库房框架，结构钢方管构件，材质E=210GPa，μ=0.28，ρ=7850kg/m3（在不计重力的静力学分
析中可以不要）。F=1000N，此题要计入重力。计算水平梁中点下降位移。
文件与路径
顶部下拉菜单File, Save As ExpAbq02。
一 部件
创建部件，命名为Prat-1。
3D，可变形模型，线，图形大约范围20(m)。
选用折线绘出整个图示屋架。
退出Done。
二 性质
1 创建截面几何形状：Module，Property，Create Profile，
将截面(1)命名为Profile-1，选Box型截面，按图输入数据，关闭。直至完成截面(3)。
2 定义各段梁的方向：
选中所有立杆，输入截面主惯性轴1方向单位矢量(1,0,0)，选中横梁和斜杆，输入截面主轴1方向单位矢量(0,1,0)，关闭。还有好办法，请大家自己捉摸。
3 定义截面力学性质：
将截面(1) Profile-1命名为Section-1，梁，梁，截面几何形状选Profile-1，输入E=210GPa，G=82.03GPa，ν=0.28，ρ=7850，关闭。直至完成截面(3) Section-3。
4 将截面的几何、力学性质附加到部件上：
选中左右立柱和横梁，将各Section-1~3信息注入Part-1的各个杆件上，要对号入座。
5 保存模型：
将本题的CAE模型保存为ExpAbq02.cae。
三 组装
创建计算实体，以Prat-1为原形，用Independent方式或Dependent生成实体。
四 分析步
创建分析步，命名为Step-1，静态Static，通用General。
注释：无，时间：不变，非线性开关：关。
五 载荷
1 施加位移边界条件：
命名为BC-1，在分析步Step-1中，性质：力学，针对位移和转角。
选中立柱两脚，约束全部自由度。
2 创建载荷：
命名为Load-1，在分析步Step-1中，性质：力学，选择集中力。
选中顶点，施加Fy=F2=-1000(N)。
六 网格
对部件Prat-1进行。
1 撒种子：
针对部件，全局种子大约间距0.8。
2 划网格：
针对部件，OK。
3 保存你的模型：
将本题的CAE模型保存为ExpAbq02.cae。
七 建立项目
命名为ExpAbq02，选择完整分析，其余不变，OK。
八 观察结果
1 看图：
打开结果文件ExpAbq02.odb，看位移图。
2 看数据：
显示某节点结果数据，例如水平梁中点垂直位移。
3 保存你的模型：
将本题的CAE模型保存为ExpAbq02.cae。
