ABAQUE的壳单元是在面上生成的，几何模型没有厚度，物理的厚度可以用定义壳单元的截面厚度来实现。

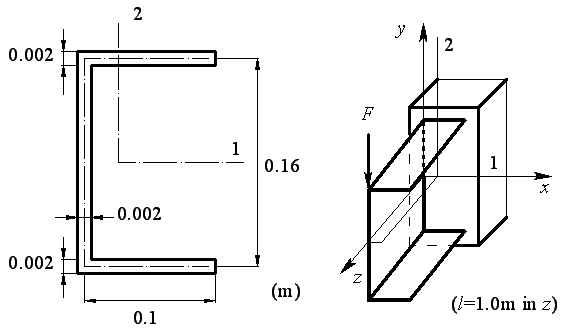

用壳单元模拟槽形截面梁，梁的长度l=1m。材质E=210GPa，μ=0.28，ρ=7850kg/m3。F=1000N，不计重力。计算最大Mises应力，最大绕z轴转角（附加扭转）。

文件与路径

顶部下拉菜单File, Save As ExpAbq04。

一 部件

创建部件，命名为Prat-1。

3D，可变形模型，壳，拓展，图形大约范围0.4(m)。

选用折线绘出图示的截面壳的中线，沿z方向拓展1(l=1m)。

二 性质

1 创建材料：

将材料命名为Material-1，输入E=210GPa，ν=0.28，关闭。

2 创建截面：

名为Section-1，壳，各向同性，材料名选Material-1，厚度0.002m，关闭。

3 将截面的性质附加到部件上：

选中Prat-1，将Section-1信息注入Part-1。

三 组装

创建计算实体，以Prat-1为原形，用Inependent方式生成实体。

四 分析步

创建分析步，命名为Step-1，静态Static，通用General。

注释：无，时间：不变，非线性开关：打开非线性计算。

五 载荷

1 施加位移边界条件：

命名为BC-1，在分析步Step-1中，性质：力学，针对位移和转角。

选中结构后端3线，约束全部自由度。

2 创建载荷：

命名为Load-1，在分析步Step-1中，性质：力学，选择集中力。

选中槽钢的前端左上角点，施加Fy=F2=-1000(N)。

六 网格

对部件Prat-1进行。

1 撒种子：

针对部件，全局种子大约间距0.02（m）。

2 划网格：

针对部件，OK。

七 建立项目

命名为ExpAbq03，选择完整分析，其余不变，OK。

八 观察结果

打开结果文件ExpAbq04.odb，看位移彩图。

在上述过程中不时地将本题的CAE模型保存为ExpAbq04.cae。

命令流

*Heading

** Job name: ExpAbq04inp Model name: Model-1

*Preprint, echo=NO, model=NO, history=NO, contact=NO

**

** PARTS

*Part, name=Part-1

*End Part

**

** ASSEMBLY

*Assembly, name=Assembly

*Instance, name=Part-1-1, part=Part-1

*Node

      1,0.1,0.08,0.0

      6,0.0,0.08,0.0

     14,0.0,-0.08,0.0

     19,0.1,-0.08,0.0

   1001,0.1,0.08,1.0

   1006,0.0,0.08,1.0

   1014,0.0,-0.08,1.0

   1019,0.1,-0.08,1.0

*Ngen, ,Nset=Part1A

      1, 6, 1, , , , , , ,

      6,14, 1, , , , , , ,

     14,19, 1, , , , , , ,

*Ngen, ,Nset=Part1B

   1001, 1006, 1, , , , , , ,

   1006, 1014, 1, , , , , , ,

   1014, 1019, 1, , , , , , ,

*Nfill, Nset=Part1

Part1A, Part1B, 50, 20

*Element, type=S4R

  1, 1, 2,22,21

*Elgen, Elset=Part1

  1, 18, 1, 1, 50,20,20,1

** Section: Section-1

*Shell Section, elset=Part1, material=Material-1

0.002, 5

*End Instance

*Nset, nset=AD, internal, generate, instance=Part-1-1

 1,19,1

*Nset, nset=BC, internal, instance=Part-1-1

 1006

*End Assembly

**

** MATERIALS

*Material, name=Material-1

*Density

7850.,

*Elastic

 2.1e+11, 0.28

** ----------------------------------------------------------------

** STEP: Step-1

*Step, name=Step-1, nlgeom=YES

*Static

1., 1., 1e-05, 1.

** BOUNDARY CONDITIONS

** Name: BC-1 Type: Displacement/Rotation

*Boundary

AD, 1, 6

** LOADS

** Name: Load-1   Type: Concentrated force

*Cload

BC, 2, -1000.

** OUTPUT REQUESTS

*Restart, write, frequency=0

** FIELD OUTPUT: F-Output-1

*Output, field, variable=PRESELECT

** HISTORY OUTPUT: H-Output-1

*Output, history, variable=PRESELECT

*End Step
