8.2 轮毂（曲面）设计

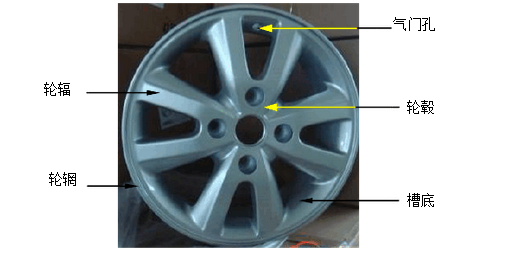

本节以图8-58所示的汽车轮毂为例，来对曲面设计的相关命令用法进行说明。

图8-59 汽车轮毂

CATIA轮毂画法(曲面设计)，CATIA的学习顺序,catia曲面培训，catia设计培训，catia自由曲面怎么做，catia怎么学，catia曲面教程，，CATIA使用技巧，如何学习catia，catia的一些小技巧，catia题库练习，catia整套培训，catia一流程培训

从上图实例进行分析，物体结构为对称结构形式，每个螺孔两侧对应一组对称结构，所以只要完成其四分之一的结构造型，就可通过对称或旋转来完成整个轮毂结构绘制。而整个轮毂从轴心向个又可分为轮毂、轮辐和轮辋三部分，在此先确定轮毂的坐标系：按照轮胎坐标系，车轮转动轴线为x轴，垂向为z轴，前进方向为x轴。下面对操作过程分步说明。
8.2.1 生成轮辐
单击菜单File→New，新建一个Shape文件，点击OK后在弹出图8-60所示的“Shape name”框中键入“hub”作为文件名。

单击OK进入曲面设计工作台，如图8-61所示，如果此时不是曲面工作台，则还要再从开始菜单选择Shape→“Generative Shape Design”进入曲面设计模块。
（1）从内向外进行绘制，所以进入yz平面绘制断面轮廓进行旋转。进入yz平面绘制草图如图8-62所示：绘制一个圆弧，圆心在横轴上，起点在纵轴上，距横轴50mm，半径为100mm，终点横坐标为40。

退出草图设计工作台，在曲面设计模块选择图标，在弹出的旋转曲面对话框中默认轮廓为Sketch.1，右键选择Y Axis为转轴，向一侧转动45度生成曲面

CATIA轮毂画法(曲面设计)，CATIA的学习顺序,catia曲面培训，catia设计培训，catia自由曲面怎么做，catia怎么学，catia曲面教程，，CATIA使用技巧，如何学习catia，catia的一些小技巧，catia题库练习，catia整套培训，catia一流程培训
（2）单击图标

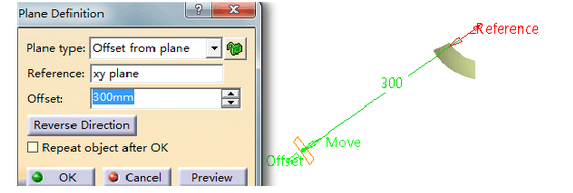

，弹出如下对话框，新建相对xy平面偏移300mm的plane.1。

图8-64 新建参考平面
选择新建的plane.1，进入草图绘制模块，绘制图8-65所示草图，图中纵向为H轴。

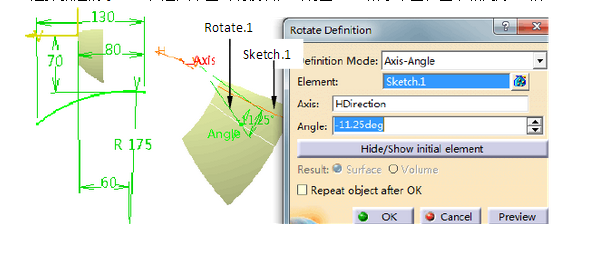

图8-65 Plane.1上的轮廓                 图8-66 Sketch.1转动11.25° 如图8-66所示，将Sketch.1绕水平轴线转动11.25°，生成Rotate.1。 单击图标

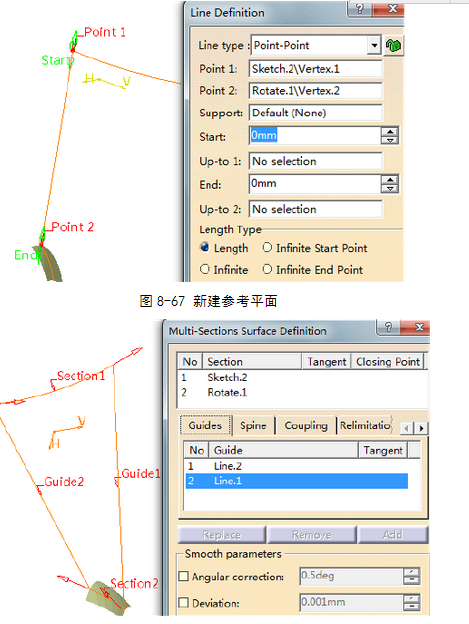

，如下图所示，将Sketch.2和Rotate.1的两侧端点连接为Line.1和Line.2。

图8-68 生成放样曲面

CATIA轮毂画法(曲面设计)，CATIA的学习顺序,catia曲面培训，catia设计培训，catia自由曲面怎么做，catia怎么学，catia曲面教程，，CATIA使用技巧，如何学习catia，catia的一些小技巧，catia题库练习，catia整套培训，catia一流程培训

单击“Multi-Sections Surface”（放样）命令图标，弹出图8-68所示对话框，选择Sketch.2
和Rotate.1作为截面，以两条连接线Line.1和Line.2为引导线，生成放样曲面。

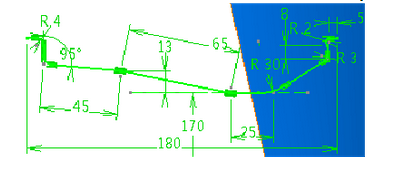

（3）选择yx平面，进入草图绘制工作台，绘制如下轮廓，最低点距y轴为170mm。
