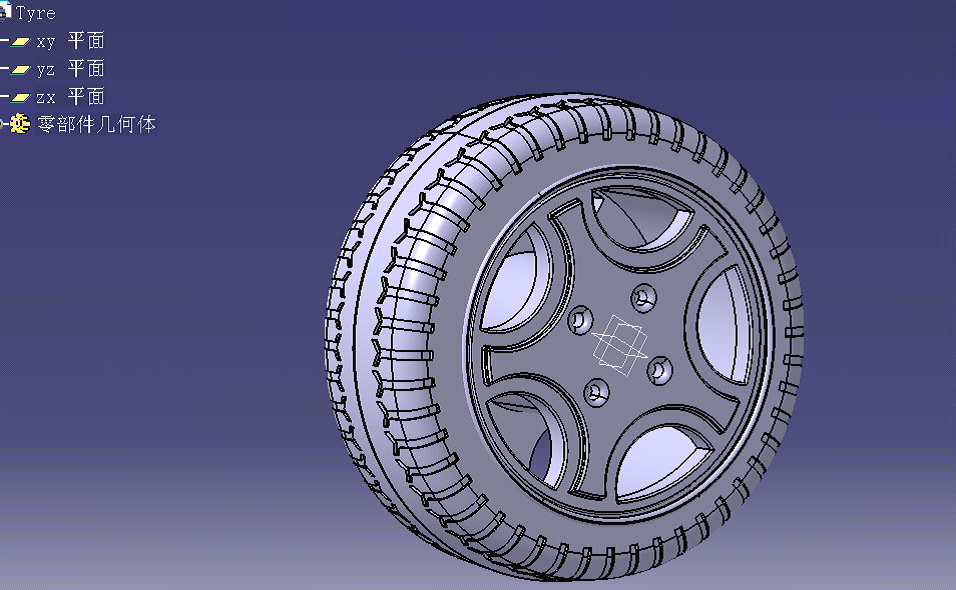

汽车轮胎模型说明书
本次作业我选择运用CATIA 制作一个汽车轮胎模型。主要在零
部件设计模块中运用旋转体生成,然后在做细节处理。
大致步骤如下:
1 进入CATIA 工作界面,新建一个PART 文件,然后开始作图。

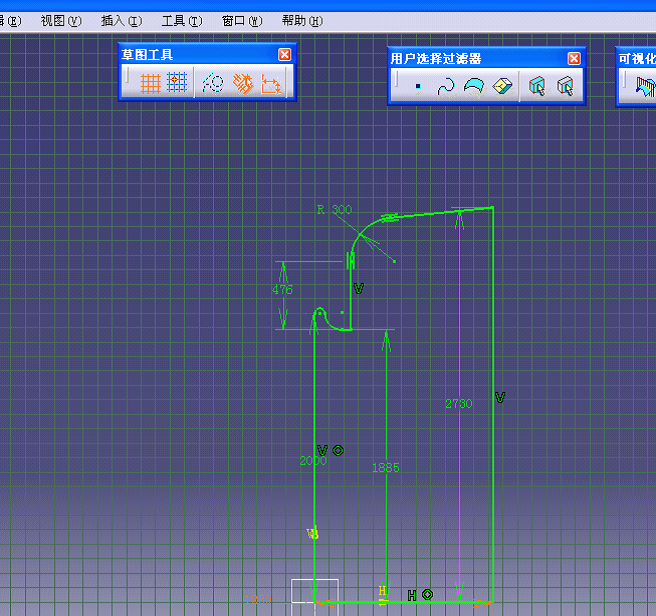

先选择xy 平面进入草图编辑器,做出如下草图,并添加约束。

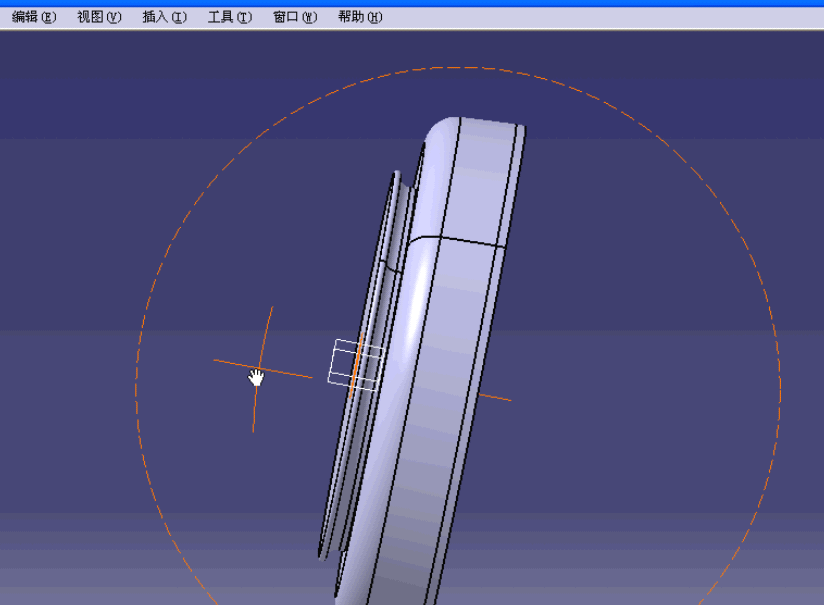

2 点击旋转体,生成轮胎的大致实体模型。

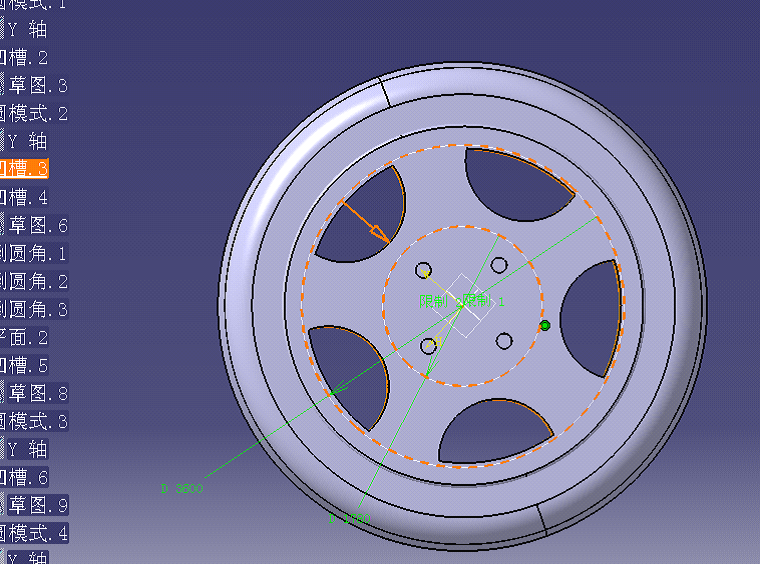

3 对大致模型做细化处理。创建轮胎基体的凹槽和沉孔。在ZX 平面
画出草图,在用工具栏中的凹槽生成,然后用圆周图样生成四个。

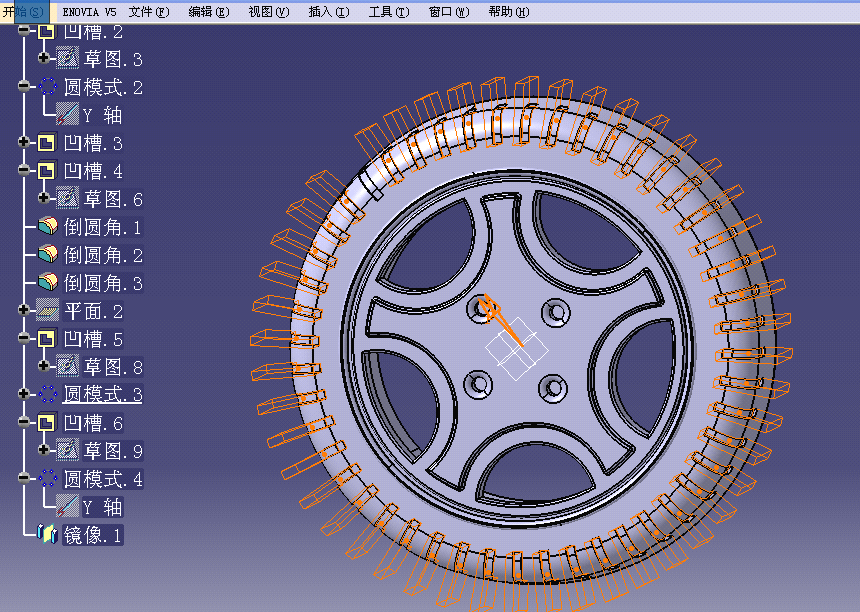

4 创建轮胎侧面上的轮纹。
5 创建轮胎实体。在工具栏中选择镜像,生成轮胎。
