SolidWorks钣金编辑（二）——切除折弯、断开边角、放样折弯

4　切除折弯

如果要在钣金折弯处生成切除特征，其操作步骤如下：

（1）在现有的钣金零件上，展开钣金。

（2）在零件的平坦面打开一张草图，并绘制切除拉伸到折弯线的草图形状。

（3）单击“特征”工具栏中的（拉伸切除）按钮，或单击“插入”|“切除”|“拉伸”命令。

（4）在“终止条件”面板中，选择“完全贯穿”选项，并单击（确定）按钮。将零件恢复到折叠的状态，即完成钣金折弯的切除操作，如图9所示。

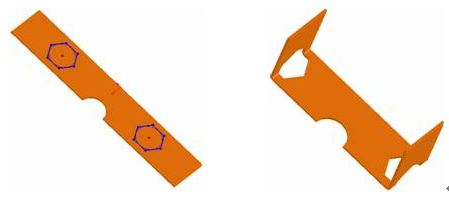

图9　钣金折弯的切除

5　断开边角

       断开边角工具是从钣金零件的边线或面切除材料。当钣金零件被折叠或展开时，可使用断开边角工具，如果在钣金零件处于展开模式时使用该工具，SolidWorks在零件被折叠时会压缩断开边角。

如果要在钣金零件上生成断开边角，其操作步骤如下；

（1）在SolidWorks2006中生成钣金零件，如图10所示。

（2）单击“钣金”工具栏中的（断开边角）按钮，或选择菜单栏中的“插入”|“钣金”|“断开边角”命令，会出现如图11所示的“断开边角”PropertyManager设计树。

                                   图10　原始零件                                              图11　“断开边角”设计树

（3）在图形区域中，选择需要断开的边角边线或法兰面，此时在图形区域中显示断开边角的预览。

（4）选择断开类型为（倒角）或（圆角），设定（距离）的数值。

（5）单击（确定）按钮，所选的边角被断开，如图12所示。

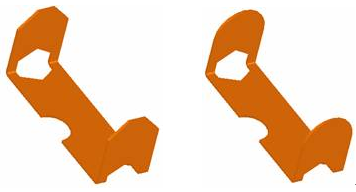

                                                加倒角的断开边角                          加圆角的断开边角

图12　断开边角

6　放样折弯

       在钣金零件中可以生成放样的折弯。放样的折弯同放样特征一样，使用由放样连接的两个草图。基体法兰特征不能与放样的折弯特征一起使用，且放样的折弯不能被镜像。

如果要生成放样的折弯，其操作步骤如下：

（1）生成两个单独的开环轮廓草图。

注意：两个草图必须符合下列准则：草图必须为开环轮廓；轮廓开口应同向对齐以使平板型式更精确；草图不能有尖锐边线。

（2）单击“钣金”工具栏中的（放样的折弯）按钮，或者选择菜单栏中的“插入”|“钣金”|“放样的折弯”命令，会出现“放样的折弯”PropertyManager设计树。

（3）在图形区域中选择两个草图，确认选择想要放样路径经过的点，查看路径预览。

（4）如有必要，单击（上移）或（下移）图标来调整轮廓的顺序，或重新选择草图将不同的点连接在轮廓上。

（5）为钣金零件设定厚度，如有必要可单击反向图标。

（6）单击（确定）按钮，生成放样的折弯如图13所示。

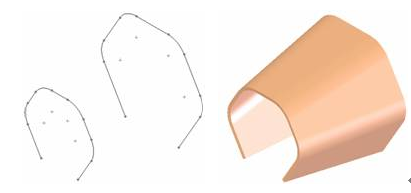

    图13　生成放样的折弯
