在现实工作中，设计工程师面对的大部份产品的分型面都是比较复杂的，要把复杂的分型面处理好这给设计工程师无疑增加了难度和工作量，但是只要我们用对方法处理这种分型面，那这种问题就迎刃而解了。

二、实例演示

    用（图1）产品为实例，来演示处理这种分型面的方法。

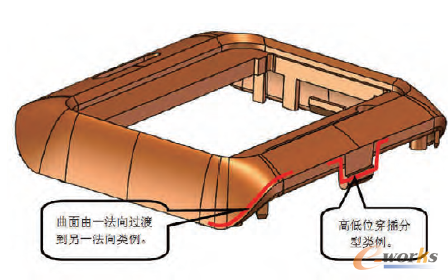

图1 实例

    此产品的分型面如果只用模具工具里的分型面功能，分型面可以做出来，但是会不合理和无法加工。如图2所示。

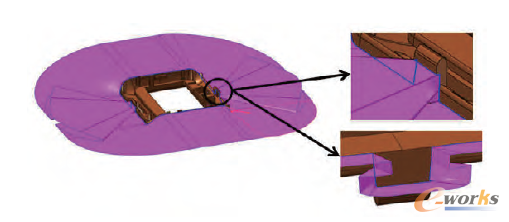

图2 分型面

    从图2中可以看到由分型面功能创建的分型面，产品四个角的曲面由一法向过渡到另一法向分型没有问题，但是产品两端中间的高低位穿插分型有问题。所以这种分型是不可用的。

    下面我们用这种方法来创建分型面。

1 步骤1

    用模具工具中的创建分型线功能创建分型线，如图3所示（注：创建此分型线只用于分割型腔型芯区域，不用于创建分型面用）。

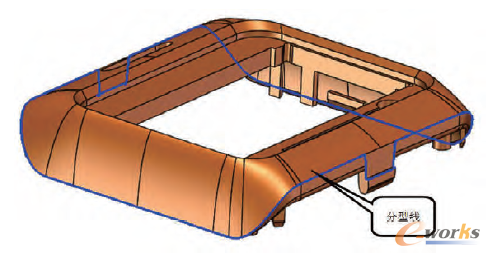

图3 分型线

2 步骤2

    用模具工具中的创建分型面分别创建分型面A、B、C和D，如图5所示。注意：在执行创建分型面功能，选择分型线选项时，不要去选择之前创建的分型线，而是选择产品的边线。如图4。用边线A组创建分型面A，用边线B组创建分型面B，用边线C组创建分型面C，用边线D组创建分型面D。

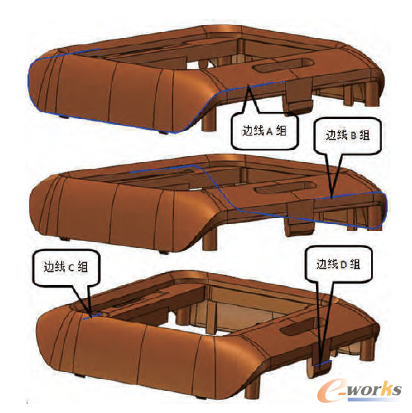

图4 创建分型面A、B、C和D

图5 分型面A、B、C和D

3 步骤3

    产品两端中间的高低位穿插分型用曲面建模中的边界曲面功能，来连接通ABCD分型面。如图6所示。

图6 接通分型面

4 步骤4

    用曲面建模中的缝合曲面功能把ABCD分型面和四块边界曲面缝合一体。如图7所示。

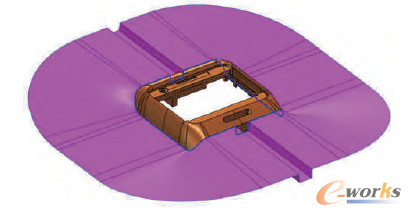

图7 曲面缝合一体

5 步骤5

    用缝合的分型面切削出前后内模，如图8所示。从图中可看到分型面合理，利于加工。

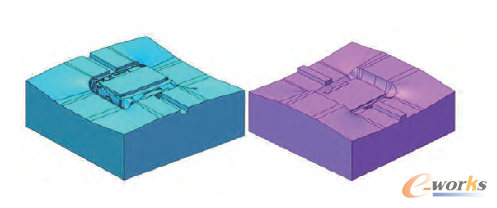

图8 切削前后内模

三、结语

    分型面较于复杂的产品，模具分型面功能可能无法自动识别和处理好这样的分型面。这种情况我们就可以通过模具工具结合建模工具灵活配合运用，给分型面分段处理。这样做出的分型面就会加合理，更利于加工。
