SolidWorks Instant3D三维建模和修改的利器

2017-09-05 12:26  by:有限元  来源:广州有道有限元

    本次将通过一个齿轮的建立过程来展示Instant3D是如何工作的。

    草图生成三维可以通过特征工具栏里的命令来实现,这一形式早在SolidWorks发布之初就被广大用户所熟知和认可。但还有一种同样非常直观简介的三维建模和修改方法也包含在SolidWorks中,这就是SolidWorks Instant3D,它可以通过拖动控标或标尺来快速生成和修改模型。本次将通过一个齿轮的建立过程来展示Instant3D是如何工作的。



  1. 在软件启动并新建零件后,就可以在特征选项卡下找到并启动该命令。


1 启动命令

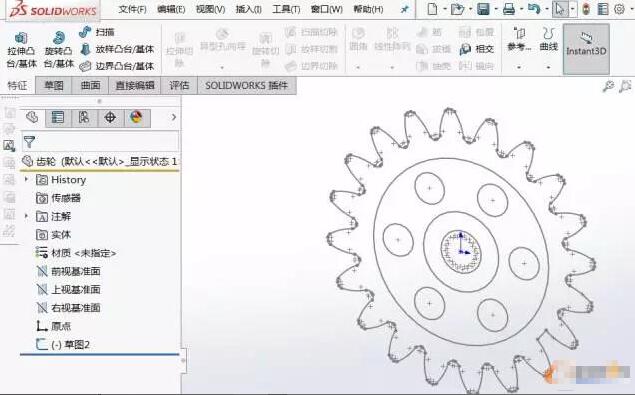

      2. 在对应基准面上,绘制如下的草图。

2 绘制草图

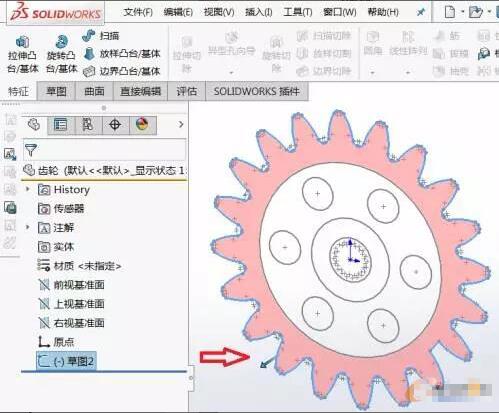

  3. 多轮廓草图可以通过鼠标右键,使用轮廓选择工具来实现某一轮廓区域的选取。选中对应轮廓后,将出现的箭头进行拖拽。

3 选取区域

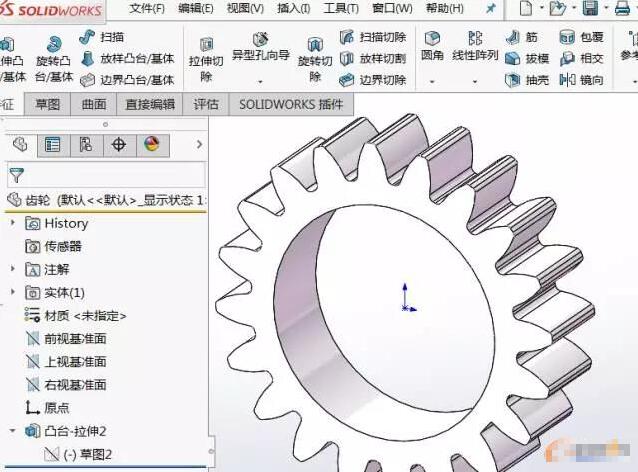

  4. 箭头拖拽完成后,三维特征就生成了,这就是Instant3D的特性。


4 生成三维特征
