高速互联设计挑战

传统方法通常让设计人员对一些问题心存疑虑：设计是否能在所有可能的条件下保持功能和鲁棒性、是否选择了成本更昂贵的电路板材料、是否需要使用带状传输线或微带传输线来满足设计规范等。依靠构建物理测试原型来评估仅仅一种设计方法时，就要耗费超过10万美元的成本和数月时间开发。

在如此之高的信号传输速率下，基本上无法进行任何水平的设计、验证与测试（DVT）。在电路板上开展测量的区域会导致眼图闭合，因为测试不能在传输线末端进行，需要深入封装和器件内部。

如果设计人员只能猜测重新设计所需的变更，那么整个高成本的周期会重新开始，并很有可能需要重复。由于无法在时间和成本约束下开发出鲁棒性设计，数家小型网络设备创业公司已关门歇业。

仿真技术与这种猜测和经验法则方法有着鲜明相比，它把信心和科学带入工程过程。在设计阶段早期或甚至在开发周期后期，通过时域和频域仿真的结合，能够让工程师最深刻地了解某个接口或通道是否是可靠的。

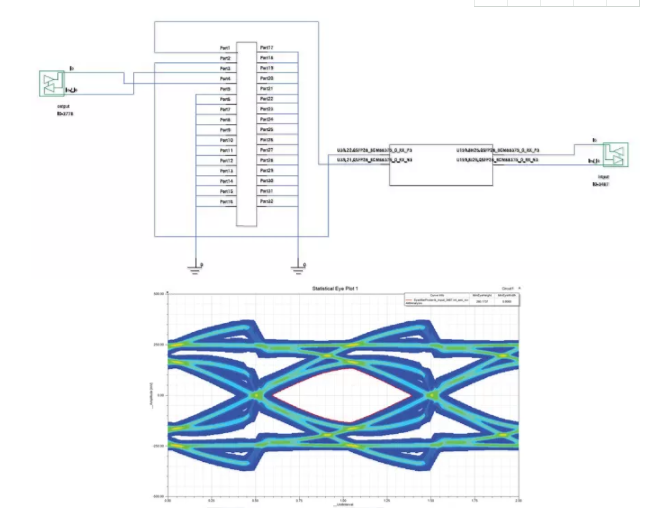

例如，可能时域仿真给出的眼图说明该通道工作正常，但频域提示有意料之外的缺口。通过仿真检查构成系统通道的每一个电路元件，有可能发现设计的哪一个方面（通孔、太靠近接地面的差分对、组件布局问题或材料问题）出现了问题。

ANSYS Electronics Desktop 集成了EM工具、电路/ 系统仿真、ECAD 链路和合规性报告功能。
