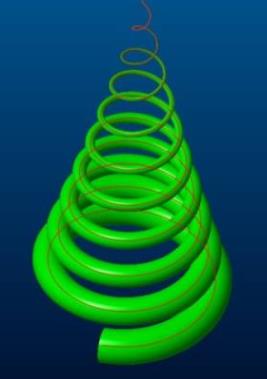

本教程讲解螺旋收缩创建方法，如下图

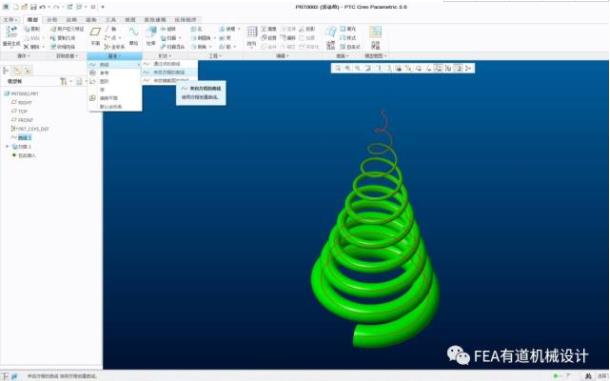

通过基准-曲线-创建来自方程的曲线命令创建曲线
2.左上角选择-柱坐标系，然后点击方程按钮

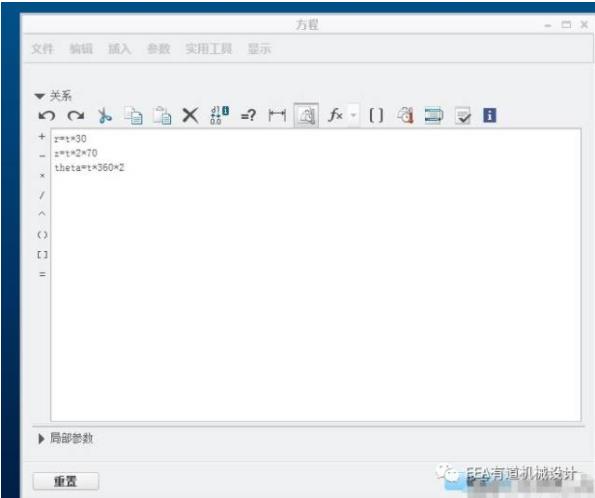

3.输入下图方程命令，后确定

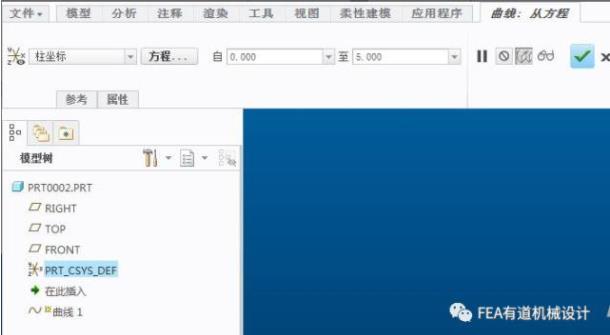

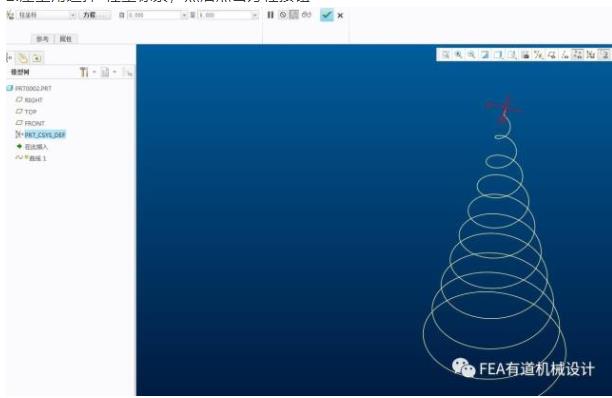

4.在左上角输入自0.00至5.00，后点击绿色对号完成曲线的创建

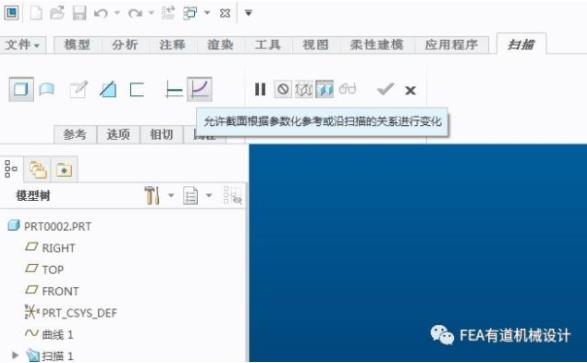

5.然后点击扫描命令，创建扫描特征，并勾选允许界面根据参数化参考或沿扫描关系进行变化

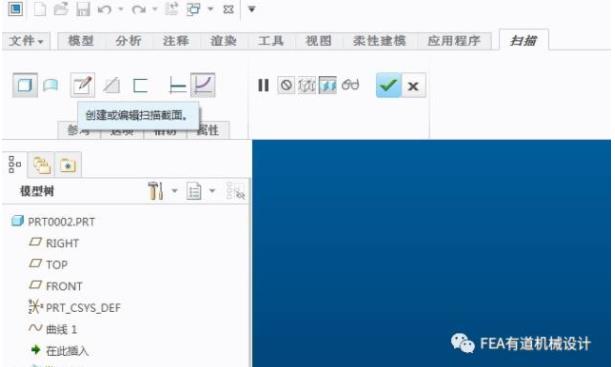

6.然后点击草绘命令进入草绘界面

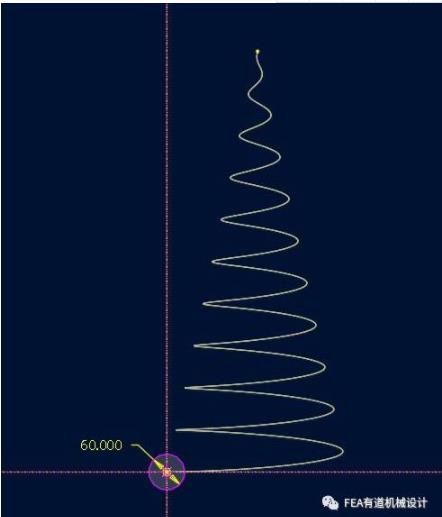

7.然后绘制直径60的圆

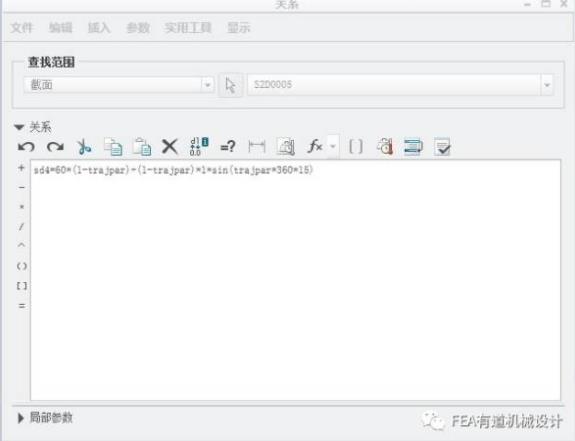

8.然后点击工具——>D=关系 命令后输入如下命令
9.最后点击确定完成模型的创建
