proe的快捷键与其他软件的快捷键不太一样，并不是系统默认提供的多个快捷操作热键。pro/e中创建快捷键的方式主要是通过录制的方法来创建，比如说，我们要将视图定向到草图视图，需要的操作的是：选择菜单栏上的视图菜单---视图方向---草图视图方向，其中我们需要点三次鼠标。proe的快捷键就是要将这个操作过程录制下来，然后创建成一个快捷操作的命令或者可以快速执行的快捷键。类似于其他软件的宏命令。

下面我们就通过一个案例，详细的为大家介绍一下，如何定制proe的快捷键。

1、选择Pro/ENGINEER“工具”菜单->点选“映射键”，如图1.

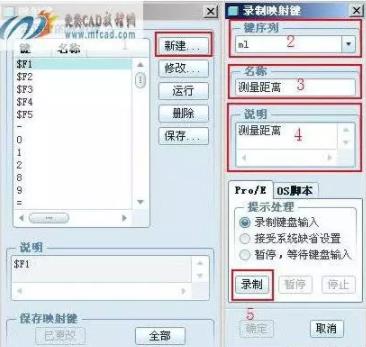

2、弹出映射键的对话框以后，选择1新建，2输入要定制的快捷键（最后有象征意义的字母）3 输入名称（此名称就是当前快捷操作的命令名称）4 输入说明，就是注明这个命令是用来做什么的）5 选择录制----此时开始操作命令。

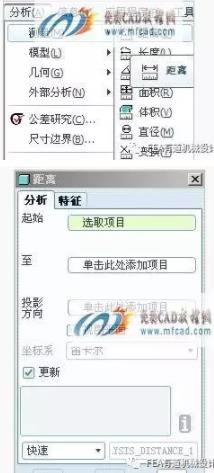

3、点选Pro/ENGINEER“分析”菜单->选择“测量”->选择“距离”，如图3。弹出距离测量对话框，图4。

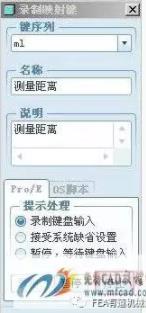

4、触发测量距离的操作已经全部完成，现在停止录制输入并点击确定，如图5，。由于测量的对象每次都不同所有没有必要录制测量的过程，创建映射键主要是录制经常重复的动作。

5、在映射键对话框点选“运行”对“ml”这个映射键进行测试，同时您还可以连续按键盘的“m”和“l”两个键同样可以触发测量距离操作并弹出图4的测量对话框。

6、确认“ml”映射键录制成功，现在保存“ml”映射键，如图7。保存映射键是保存“config.pro”文件，必须把这个文件保存至您Pro/ENGINEER的启动目录。

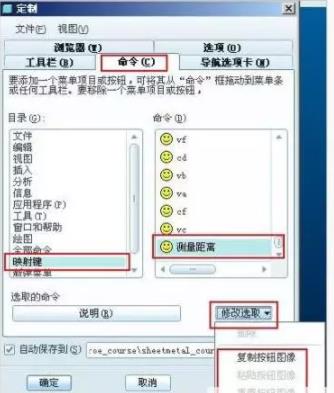

7、可以通过“工具”菜单->选择“定制屏幕”来设置刚才创建的映射键图标，如图8。可以为此映射键“选择按钮图像”或“编辑按钮图像”进行自定义图标，Pro/ENGINEER提供很多按钮图标，如图9只是其中的一部分。完成了图标的设置您可以把该图标拖动到工具条中。
