proe凸模工具在5.0版本中比以前版本好用多了，容易创建成功。此命令的用法必须具备两个零件的配合，一个是凸模零件，一个钣金平板，下面以一个例子讲解下，如图：

proe模块凸模工具,proe一些小窍门,proe曲面培训，proe设计培训，proe自由曲面怎么做，proe怎么学，proe曲面教程PROE使用技巧，如何学习proe，proe的一些小技巧，proe题库练习，proe整套培训，proe一流程培训

步骤：

1、做一平板钣金

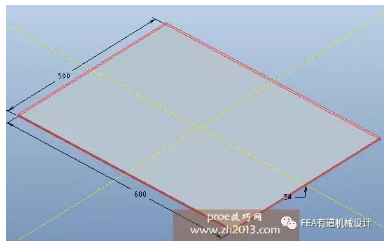

新建钣金，名称为prt0002，用“平整”命令建一长600，宽500，厚度为5的钣金件，如图;

proe模块凸模工具,proe一些小窍门,proe曲面培训，proe设计培训，proe自由曲面怎么做，proe怎么学，proe曲面教程PROE使用技巧，如何学习proe，proe的一些小技巧，proe题库练习，proe整套培训，proe一流程培训

2、做一凸模零件

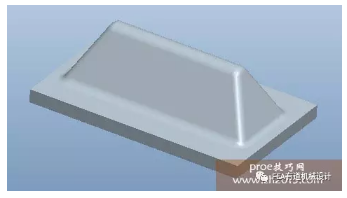

新建零件，名称为ptr0004，凸模模型如下图：

3、凸模工具使用

proe模块凸模工具,proe一些小窍门,proe曲面培训，proe设计培训，proe自由曲面怎么做，proe怎么学，proe曲面教程PROE使用技巧，如何学习proe，proe的一些小技巧，proe题库练习，proe整套培训，proe一流程培训

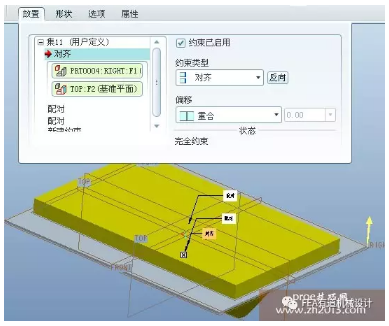

4、点击打开，进行对上述两零件进行装配，如图：

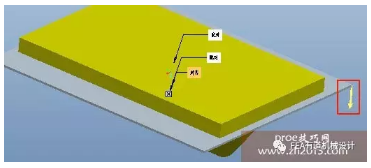

此时点击勾选时，创建特征会失败，注意上图的箭头，根据冲压的原理，凸模往下压，所以点击控制面板上的 或者点击箭头本身以改变箭头方向，如图：

再点击勾选确定，特征创建成功，如图（第一张图）。
