逆变点电源与线性点焊电源

逆变点电源与线性点焊电源诚招代理商!!

                      财富热线:13711241980  张先生



一、微连接与微焊接项目简介
        微连接与微焊接技术是电子、微电子元器件产品制造的重要手段之一。在电子元件的制造中,涉及大量带有绝缘表层的电磁线与引线框架(终端)的焊接,如微线圈、微型变压器引线终端、微波模组、微特电机绕组、微型功率电感器内引线、超微电感阵列连线接点等。
       针对电子元件的精密焊接课题组完全自主研制了系列逆变点电源与线性点焊电源,设备应用了当今最先进的电力电子技术及数字化控制技术,是一种精密的微焊接设备,控制精确高、工艺适应性广,操作简便。

二、典型的微点焊器件
电焊机-微电焊器
                                                        典型的微点焊器件图片

三、微连接与微焊接的应用行业与领
生物
医疗器械
超声导管、内窥镜、神经刺激器、心脏起搏器和去纤颤植入器、放射性植入胶囊、蜗状植入器
 传感器
 航空航天
安全气囊传感器、应变计、汽车减速传感器、双金属触点、烟雾探测器
微电子
光电子
光纤接插件、微波模组、燃料电池/太阳能电池、玻璃-金属密封、集成电路
MEMS

微齿轮、微涡轮、微泵、微马达
其他微小零件

    电池封装、白炽灯/气态灯、墨盒、继电器

四、线性点焊电源实物照片及技术规格
线性点焊电源实物照片
                           线性点焊电源实物照片

精密线性焊机技术规格:
1. 输入电压:交流 220V(110V)50-60Hz。
2. 输出电压:直流0.10-4.0V,调节精度0.01V。
3. 输出电流:直流50-999A,调节精度1A。
4. 输出脉冲时间:2-50ms,调节精度0.1ms。
5. 焊接能力:单面点焊漆包线线径0.04-0.30mm;上下碰焊0.2mm+0.2mm的不锈钢。


五、微焊点金相照片及外观照片

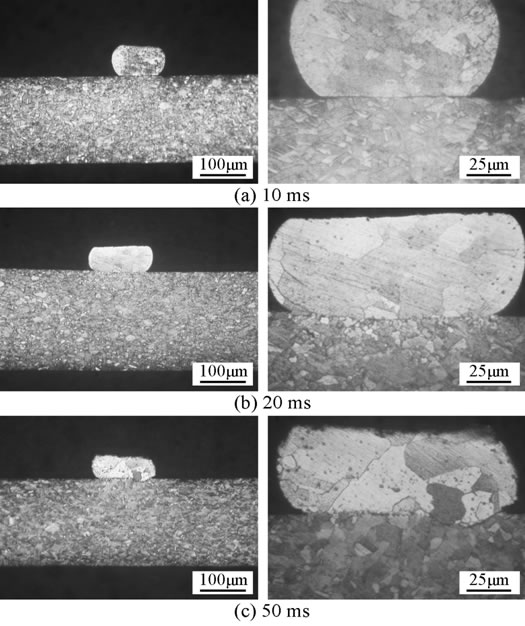

微焊点金相照片
                                              微焊点金相照片

微焊点外观照片
                                微焊点外观照片


  六、逆变点焊电源
逆变点焊电源实物照片
                                       逆变点焊电源实物照

电脑监控软件
                                     电脑监控软件
控制电路板
                                          控制电路板
焊接输出波形
                                        焊接输出波形

七、焊接电源技术参数表

型号
     线性CN01
          逆变NB01
            逆变NB02
输入电压AC(V)
         220
             220
               220
输入最大平均电流(A)
         20
             25
               50
逆变频率(kHz)
        线性直流
             4
               4
额定功率(kVA)
           1
             4
               6
最大输出电流DC(A)
        1000
            1000
               2000
负载持续率(%)
           5
            20
               20
焊接脉冲数
        2 / 3
            2 / 3
              2 / 3
焊接时段
          8
              8
              8
缓升缓降控制
         有
             有
              有
设定模式
电压、电流、功率
          电压、电流
              电压、电流
检查模式
电压、电流、功率
          电压、电流
              电压、电流
电脑连接
         有
              有
              有
存储焊接规范数
       10组
            4组
              4组
